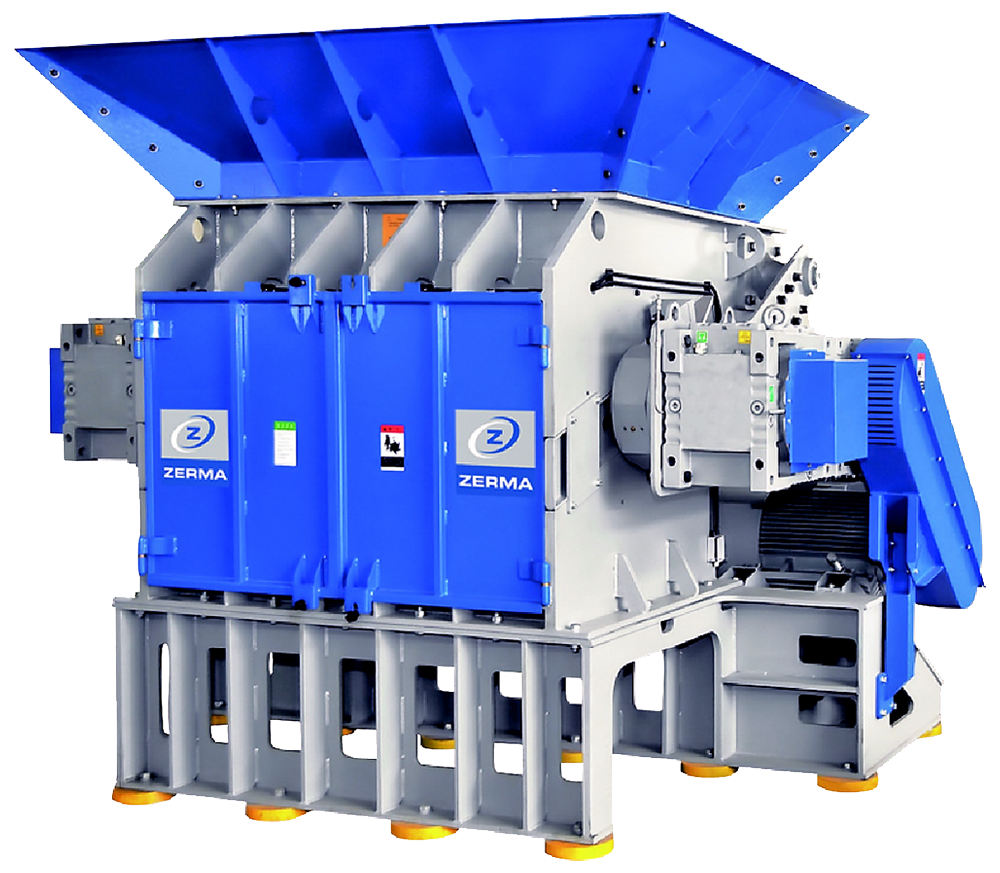

Zerma ZTS / ZTTS

Großer Rotordurchmesser (760 mm)
Patentiertes Messerdesign
Verstellbarer Messerspalt für eine optimierte Trennung von Stahl und Gummi
Kompakte, schwere Bauweise
Hohe Durchsatzleistung
Schneller und einfacher Messerwechsel

Allgemeine Beschreibung

Die Einwellen-Shredder der ZTS-/ZTTS-Baureihe wurden speziell für die Zerkleinerung von ganzen oder vorgeshredderten Reifen entwickelt.

Sowohl die ZTS- als auch ZTTS-Shredder verfügen über einen großen Rotordurchmesser von 760 mm und Arbeitsbreiten von 1500 bis 3000 mm.

Beide Typen sind mit überdimensionierten, außenliegenden Lagern sowie Doppel-Antrieben ausgestattet.

Der tangentiale Einzug gewährleistet eine optimale Zuführung des Input-Materials ohne zusätzlichen Hydraulikschieber.

Alle Reifen-Shredder verfügen über einen speziellen Verschleißschutz in allen relevanten Maschinenbereichen.

ZTS und ZTTS unterscheiden sich in der Anzahl an Statormesserreihen und in der verbauten Sieblochung.

Detail

ZERMA-Reifen-Shredder sind mit hochverschleißfesten Hartmetall-Flachmessern ausgerüstet, die eine hohe Lebensdauer auch bei abrassiven und stark verschmutzten Materialien garantieren.

Die Rotoren der ZTS-/ZTTS-Baureihe verfügen mit 760 mm über einen sehr groß dimensionierten Durchmesser. Ihre Oberflächen sind mit einer aufgeschweißten Hardox-Schutzpanzerung versehen. Die Messer werden in Rotortaschen geschraubten Messerträgern gehalten.

Das überdimensionierte Getriebe wird über eine äußerst robuste Drehmomentstütze gehalten, die es gegen starke Schläge während des Mahlvorganges schützt.

Anwendungen

Die ZTS-Baureihe verfügt über eine Statormesserreihe und wird deshalb für die erste Stufe in der Vorzerkleinerung von PKW-Reifen oder anderen großen, massiven Teilen auf ca. 150 mm Endfeinheit verwendet.

Für die zweite Stufe kommt ein ZTTS-Shredder zum Einsatz, der das Material auf ca. 20 mm vermahlt. Die durchdachte Maschinenkonstruktion zusammen mit dem einstellbaren Messerspalt ermöglichen eine optimale Trennung von Gummi- und Stahlfraktionen.

In einer weiteren Stufe können die Stahlanteile über einen starken Magnetabscheider separiert werden.

Technische Daten und Abmessungen

ZTS/ZTTS

Typ	1500	2000	3000
Rotordurchmesser (mm)	760	760	760
Rotorbreite (mm)	1560	1960	2760
Rotordrehzahl (min -1)	41	41	41
Antrieb (kW)	2 x 90	2 x 90	2 x 90
Anzahl Rotormesser	76	96	136
Statormesser (Reihen)	1 oder 2	1 oder 2	1 oder 2
Sieblochung ZTS (mm)	80mm Siebstäbe	80mm Siebstäbe	80mm Siebstäbe
Sieblochung ZTTS (mm)	> 16	> 16	> 16
Schneidgehäuse (mm x mm)	1005 x 1620	1005 x 2020	1005 x 2820
Gewicht ca. (kg) ZTS	12300	15300	20500
Gewicht ca. (kg) ZTTS	12800	16500	21500

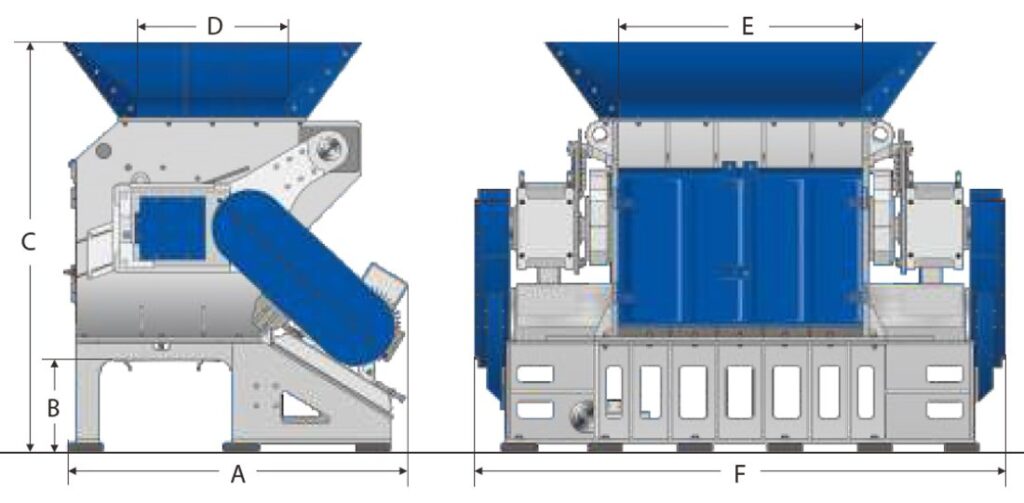

A (mm)	2300	2300	2300
B (mm)	605	605	605
C (mm)	2700	2700	2700
D (mm)	1000	1000	1000
E (mm)	1620	2020	2820
F (mm)	3800	4240	5040

Die Werte der einzelnen Maschinen können aufgrund von Modifikationen von den Werten der Tabellen abweichen.
Die korrekten Werte erfahren Sie von Ihrem Ansprechpartner.
