Zerma GSP
Lange Rohre und Profile stellen für herkömmliche Schneidmühlen eine besondere Herausforderung dar: Ohne aufwändige Gruben oder Podeste lassen sich sperrige Teile kaum zuführen – und ein Vorsägen kostet Zeit und Ressourcen. Die GSP-Baureihe von ZERMA beseitigt diese Hürden konstruktiv.
Allgemeine Beschreibung

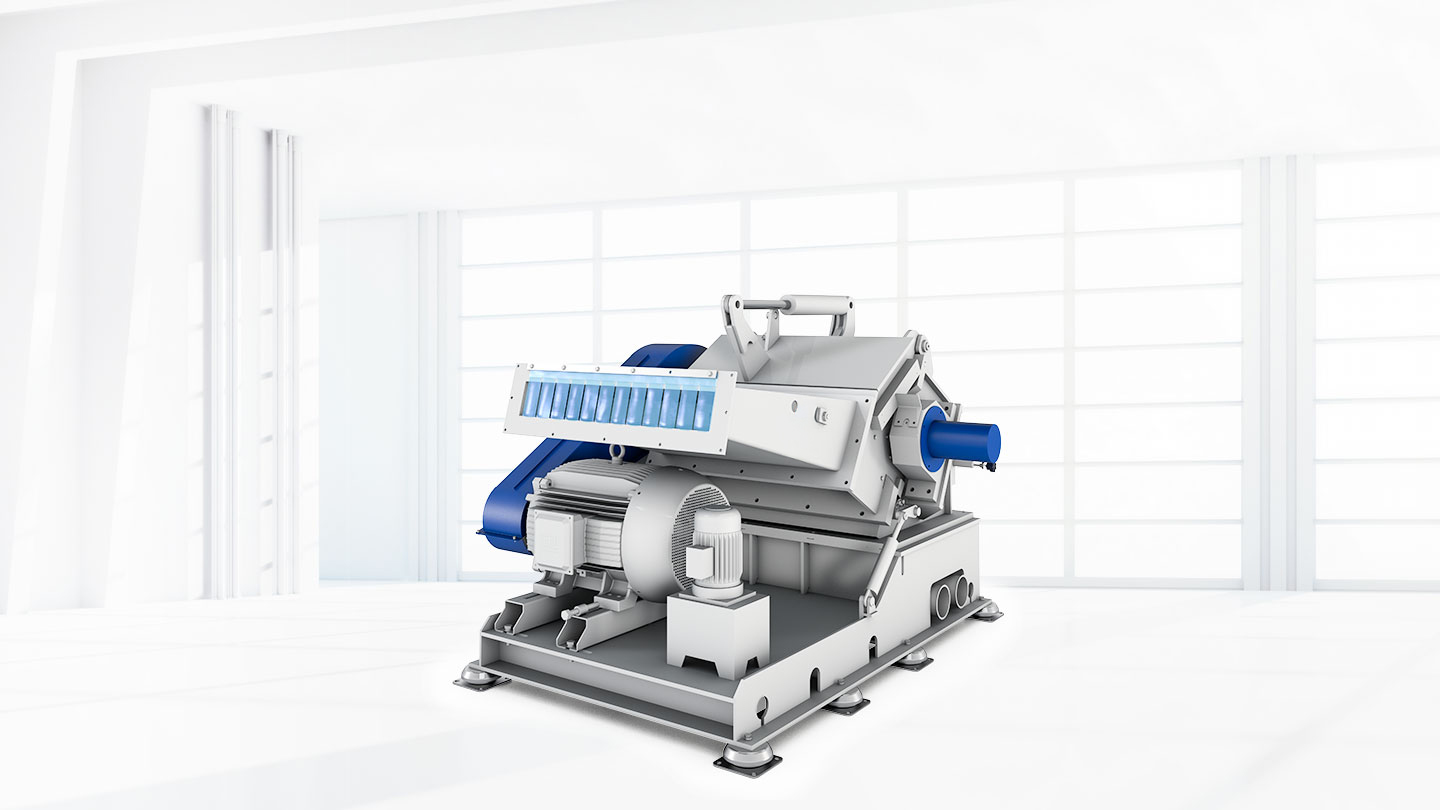

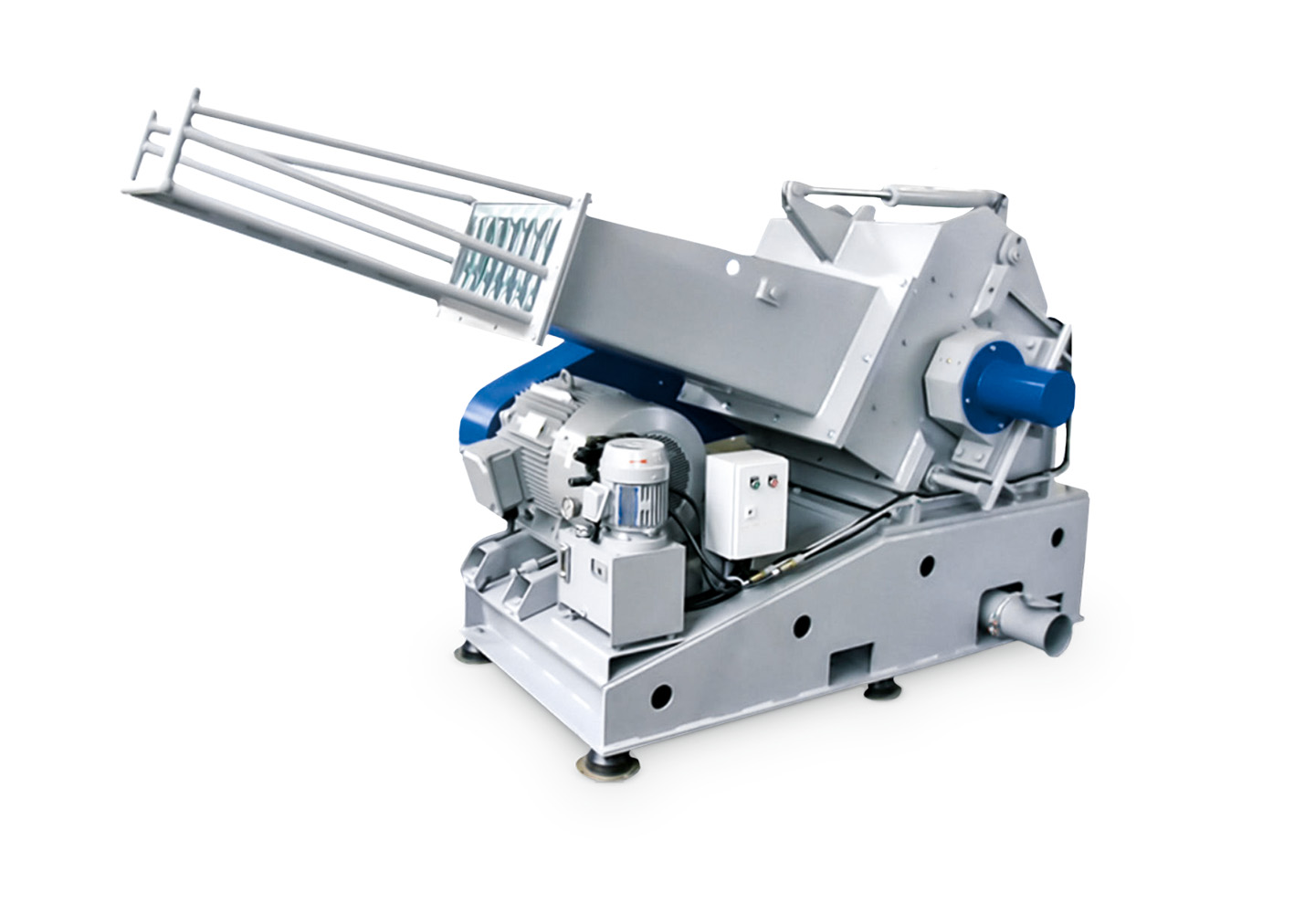

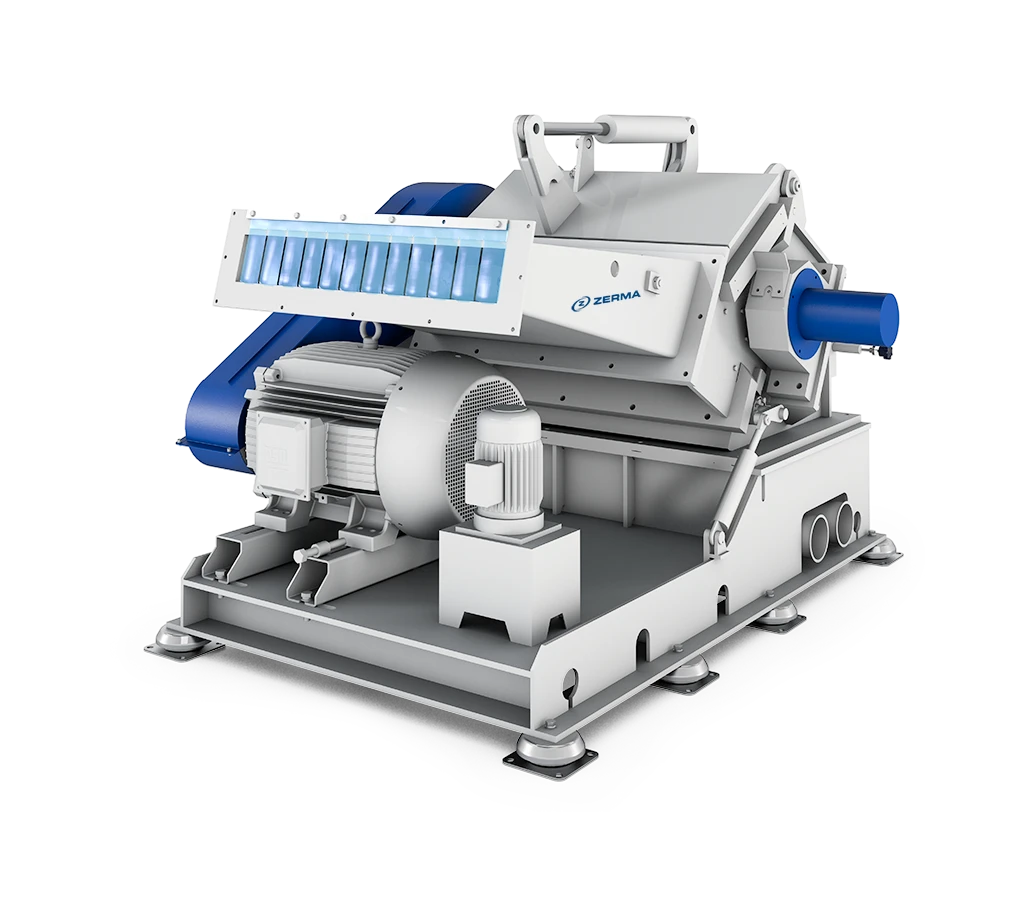

Herzstück der Lösung ist das in schwerer Stahl-Schweiß-Konstruktion ausgeführte, schräg angestellte Maschinengehäuse. Es erlaubt die direkte Verarbeitung von Rohren und Profilen mit Längen bis zu 6 m – ohne vorheriges Ablängen. Die Langteile werden einfach über den geneigten Beschicktrichter eingelegt und gelangen kontrolliert in den Zerkleinerungsbereich.

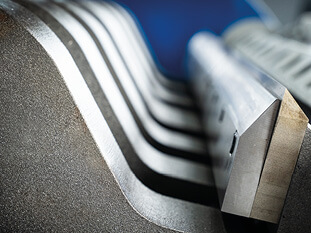

Für den störungsfreien Betrieb sorgt der Rotor mit V-Schnitttechnologie: Er zieht das Aufgabegut selbständig ein und vermeidet dabei zuverlässig Blockaden. Kommt es zu einer Überfüllung des Mahlraumes, nimmt der Rotor automatisch kein weiteres Material an.
Unterschiedliche Rotorvarianten ermöglichen die Anpassung an verschiedene Profilquerschnitte und Rohrdurchmesser. Die Maschinenreihe ist in Rotordurchmessern von 560, 600 und 700 mm erhältlich; die Arbeitsbreiten reichen von 500 bis 1.400 mm.
Detail
Galerie
Baureihen
GSP 600/500 - 700/1400
| GSP | 600/500 | 560/700 | 560/1000 | 700/1400 |
|---|---|---|---|---|
| Rotormesser (Reihen) | 5 | 5 / 7 | 5 / 7 | 5 / 7 |
| Statormesser (Reihen) | 2 | 2 | 2 | 2 |
| Rotor Ø (mm) | 600 | 560 | 560 | 700 |
| Rotorbreite (mm) | 500 | 700 | 1000 | 1400 |
| Einlauf Mahlkammer (mm) | 440 x 530 | 290 x 740 | 290 x 1010 | 320 x 1440 |
| Antrieb (kW) | 45 | 55 | 75 | 90 |
| Öffnung Maschinenoberteil mit Trichter | 1 | 1 | 1 | 1 |
| Öffnung Siebkorb | 2 | 2 | 1 | 1 |
