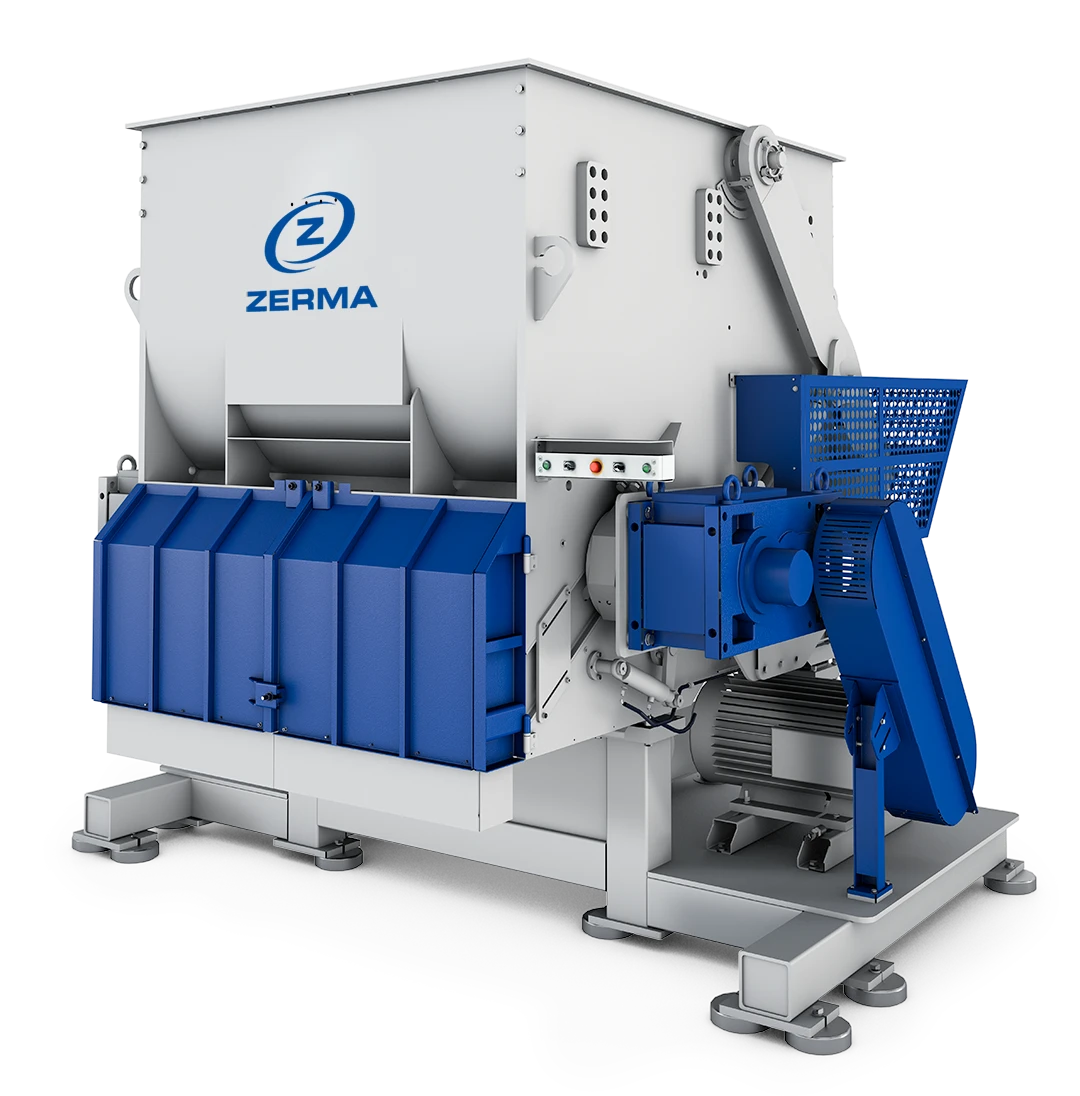

Zerma ZXS

Hochleistungs-Einwellenzerkleinerer für anspruchsvolle Einsatzbedingungen – die ZXS-Baureihe überzeugt durch eine außerordentlich robuste Konstruktion sowie beeindruckende Durchsatzleistungen. Als Standardausführungen stehen Arbeitsbreiten zwischen 1500 und 3000 mm sowie ein Rotordurchmesser von 750 mm zur Verfügung.

Allgemeine Beschreibung

Ein zentrales Merkmal der ZXS-Serie ist das Zwei-Stufenhydrauliksystem: Es sorgt dafür, dass Stromspitzen sowie potenzielle Rotorblockaden wirksam vermieden werden.

Der Rotor der ZXS-Baureihe weist einen Durchmesser von 750 mm auf und ist in überdimensionierten Stahl-Stehlagergehäusen gelagert. Die berührungslose Führung der Anpressvorrichtung im Maschinengehäuse trägt zur langen Lebensdauer der Anlage bei. Die Kraftübertragung von den Antrieben auf die Rotorwellen erfolgt über Keilriemen in Kombination mit großzügig dimensionierten Getrieben an den jeweiligen Wellenenden.

Das Hydraulikaggregat ist als kompakte, eigenständige Einheit auf Schwingelementen vibrationsfrei montiert – platzsparend und leicht zugänglich für Wartungsarbeiten.

Im Standardbetrieb arbeiten die Rotoren gegen eine Statormesserreihe. Das stabile, am Gehäuse verschraubte Sieb lässt sich hydraulisch auf- und zuklappen. Abhängig vom jeweiligen Einsatzbereich stehen verschiedene Verschleißvarianten zur Verfügung.

Detail

Verschraubte Rotormesserhalter und Rotormesser

Die Rotormesserhalter werden in einer Tasche fixiert und verschraubt – eine Schweißverbindung entfällt. Die Rotormesser selbst sind ebenfalls verschraubt im Messerhalter verankert. Für den Messerwechsel liegt ein spezieller Abzieher im Lieferumfang bei, der den Austausch schnell und unkompliziert ermöglicht.

Hydraulische Anpressvorrichtung

Großzügig dimensionierte Lagerung für eine zuverlässige, gleichmäßige Materialzuführung zum Rotor – optimale Zuführbedingungen unter allen Betriebsbedingungen.

Verschraubte Rotorwellenenden

Die verschraubten Wellenenden erleichtern Reparaturarbeiten erheblich und fungieren gleichzeitig als Sollbruchstelle, die die Maschine vor schwerwiegenden Schäden schützt.

Rotor mit Hardox-Aufpanzerung

Speziell konzipiert für den Einsatz mit besonders abrasiven oder verschmutzten Materialien.

Sieb

Das Öffnen und Schließen des Siebkorbs erfolgt über eine eigene Hydraulik mit 2-Hand-Bedienung. Wartungsarbeiten am Rotor sowie der Austausch von Siebeinlagen, Rotormessern und Messerhaltern lassen sich so schnell und sicher durchführen.

Frontplatte mit Zackenleisten

Die mit Zackenleisten ausgerüstete Frontplatte des Zuführschiebers ermöglicht das zuverlässige Erfassen auch sperriger oder unregelmäßig geformter Materialien.

Optionale Schneidkronen

Für spezifische Anwendungen – etwa die Zerkleinerung von Folien oder Filamenten – können flachere, weniger aggressive Schneidmesser als optionale Ausstattung verbaut werden.

Langlebige Stehlager

Die robusten Stehlager sind räumlich von der Mahlkammer getrennt angeordnet, was zu besonders langen Standzeiten und einem zuverlässigen Betrieb beiträgt.

Galerie

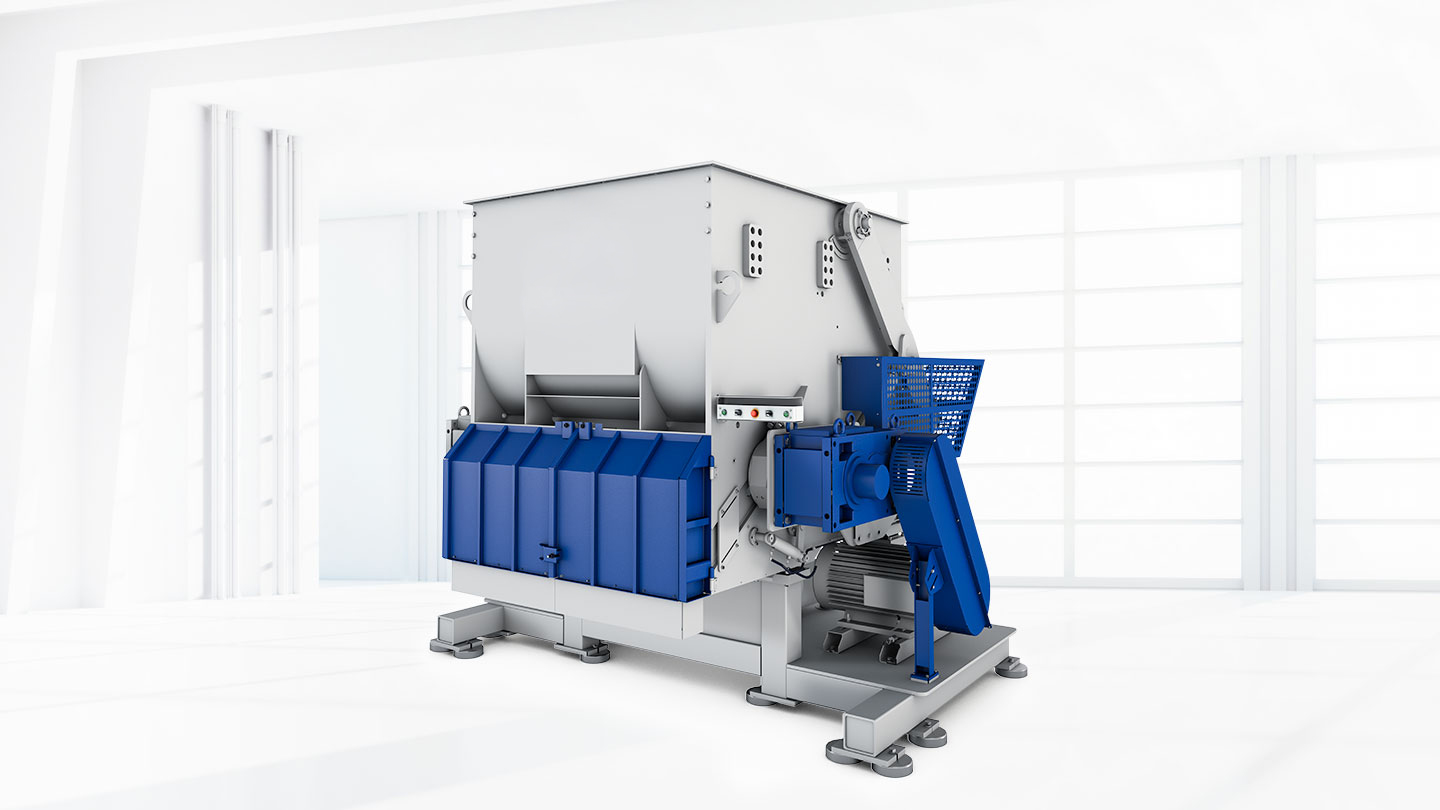

Einwellenzerkleinerer Zerma ZXS mit Trichter, Schiebertür, Getriebe und Elektromotor

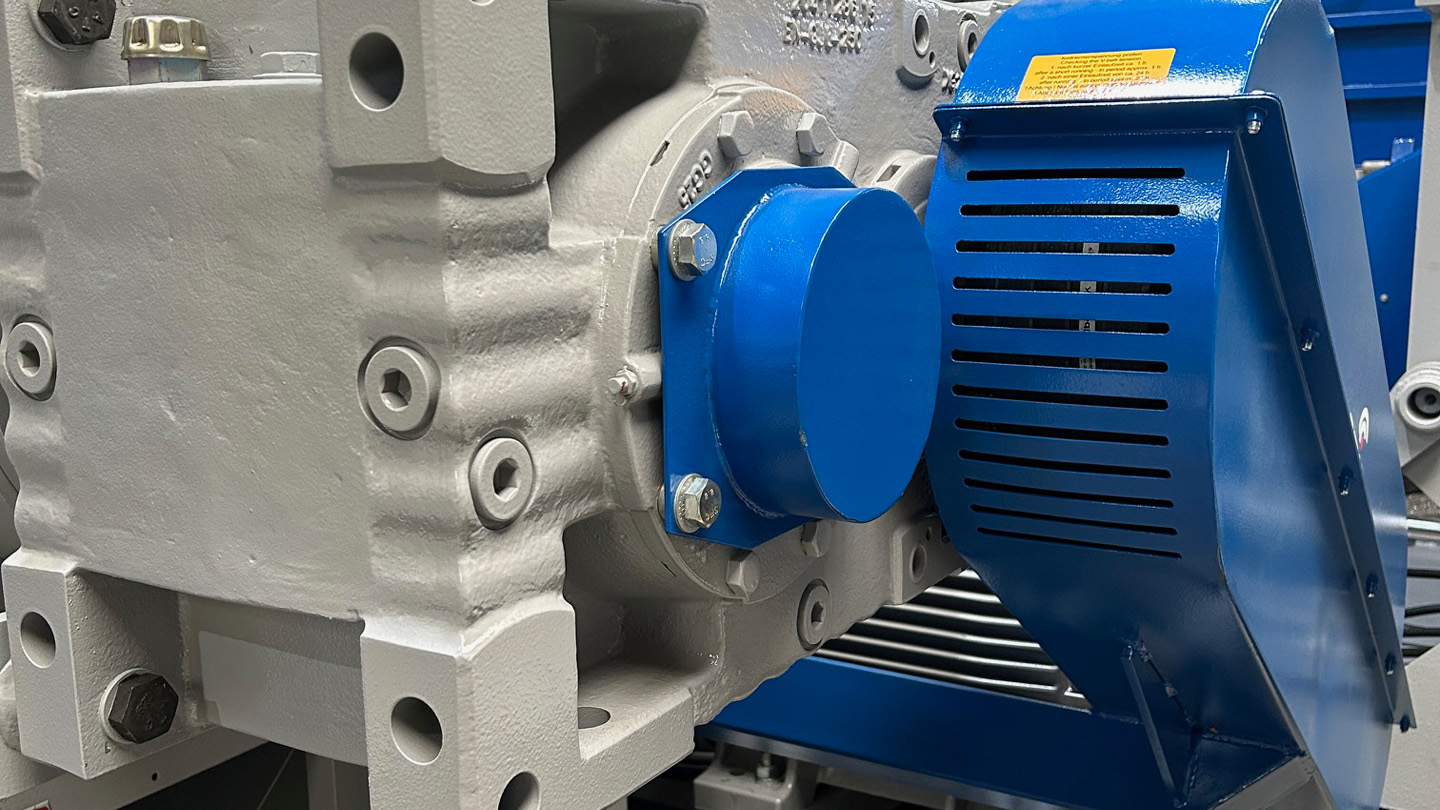

Getriebe mit blauer Wellenabdeckung und Riemenschutz am Zerma ZXS

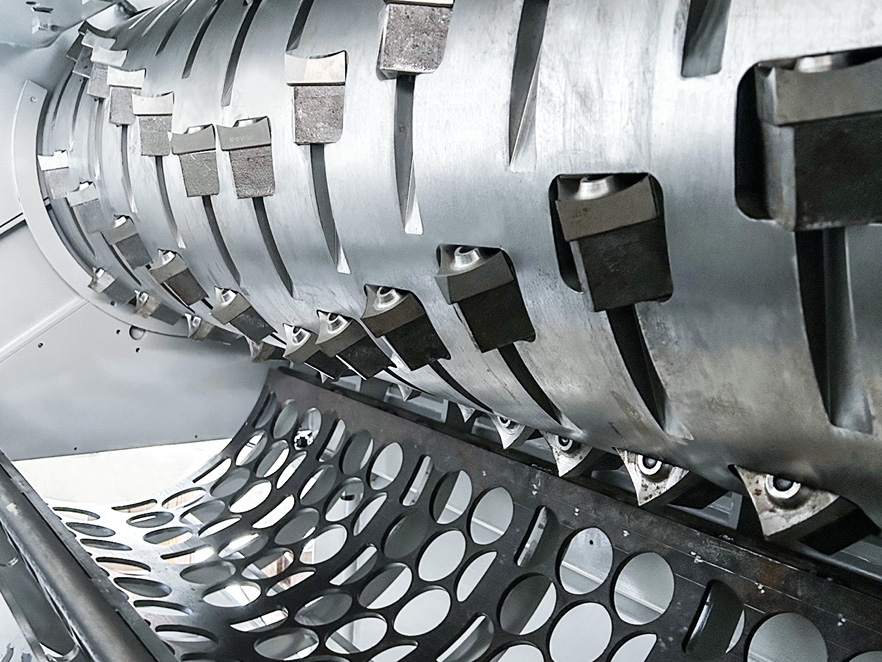

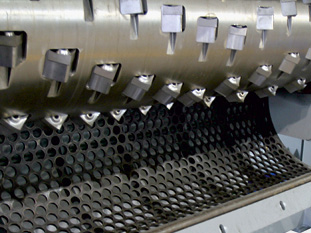

Rotor des Zerma ZXS mit Wendemessern über dem Lochsieb

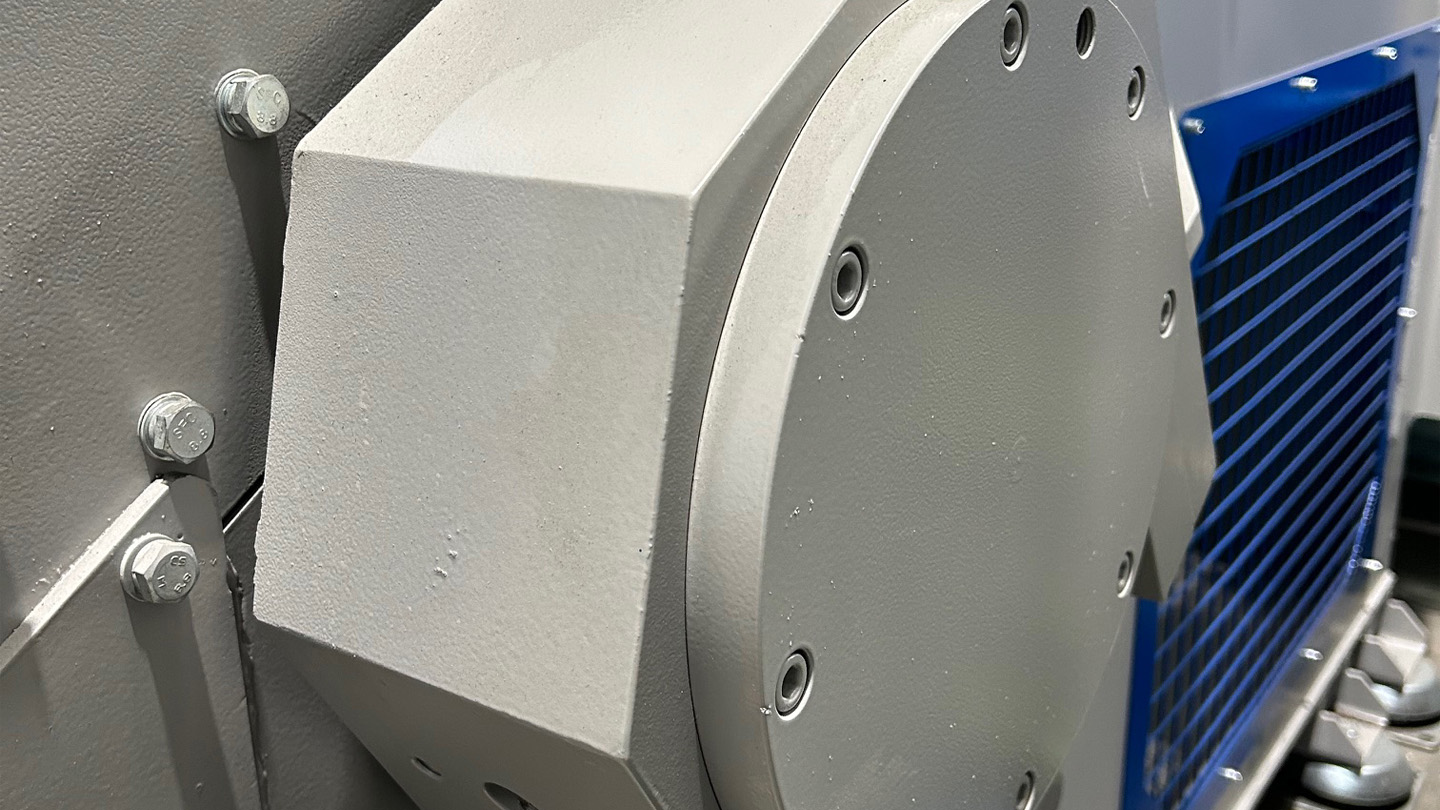

Lagergehäuse der Rotorwelle am Zerma ZXS in Nahaufnahme

Baureihen

ZXS 1500 - 3000

ZXS	1500	2000	3000
Rotor Ø (mm)	750	750	750
Rotorlänge (mm)	1500	2000	3000
Rotordrehzahl (U/min)	46	46	46
Antrieb Rotor (kW)	2 x 75	2 x 90	2 x 132
Antrieb Hydraulik (kW)	7,5	7,5	7,5
Rotormesser (Stk.)	76	96	136
Statormesser (Stk.)	1	1	1
Einlauf Mahlkammer (mm)	1500 x 1440	1500 x 1840	1500 x 2640
Gewicht ca. (kg)	17000	20200	27000
