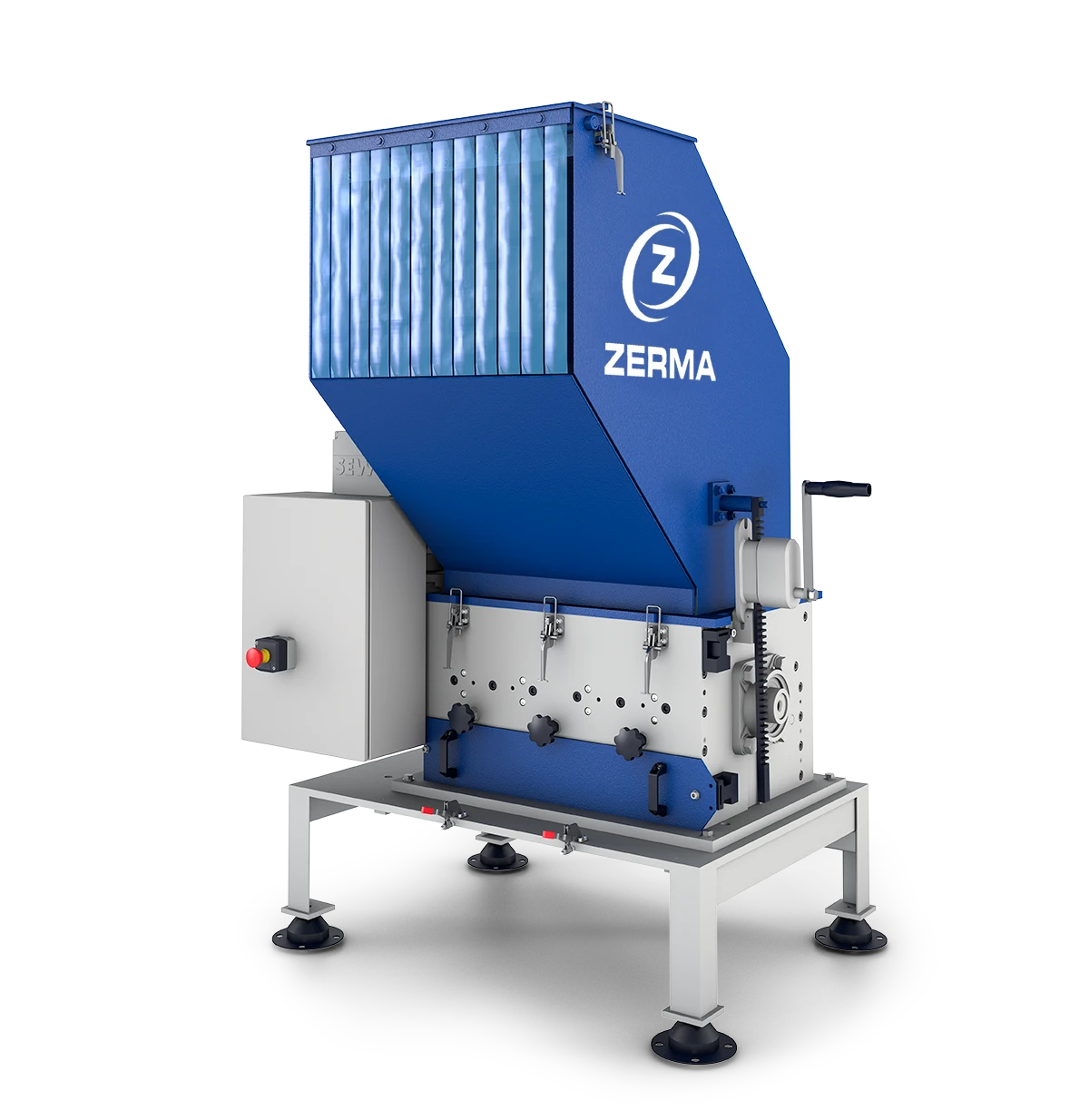

Zerma GSL 300

Spritzgussanwendungen stellen besondere Anforderungen an die Zerkleinerungstechnik – genau dafür wurde die GSL-Baureihe 300/400 bis 300/800 von ZERMA konzipiert. Als Langsamläufer ausgelegt, liefert sie Mahlgut, das in der Regel unmittelbar wieder in den Produktionsprozess einfließt. Dank einer breiten Auswahl an Trichter- und Grundgestellvarianten fügt sich die Beistellmühle in nahezu jede Spritzgussmaschine und jedes Handlingsystem ein.

Allgemeine Beschreibung

Speziell für das Zerkleinern von Angüssen und Ausschussteilen aus Spritzguss- und Blasformverfahren wurde die GSL 300-Baureihe entwickelt. Darüber hinaus eignet sie sich auch als Zentralmühle, wenn geringere Durchsatzmengen anfallen.

Typisch für Langsamläufer sind eine niedrige Lärmemission und staubarmes Mahlgut – beide Vorteile bringt auch die GSL 300-Baureihe mit. Ihr Rotor misst 300 mm im Durchmesser, die Arbeitsbreiten reichen je nach Ausführung von 400 bis 800 mm.

Ein besonderes Konstruktionsmerkmal ist die V-förmige Anordnung der Rotormesser: Sie hält das Material im Zentrum des Rotors und verringert dadurch den Verschleiß an den Mahlkammerwänden deutlich. Zusätzlich sorgt die versetzte Anordnung der Rotorscheiben dafür, dass jeweils nur einzelne Messer im Eingriff sind – das Resultat ist eine höhere verfügbare Schnittkraft.

Optional lässt sich die Maschine mit einer Absauganlage kombinieren, etwa um das Mahlgut direkt in Säcke abzufüllen.

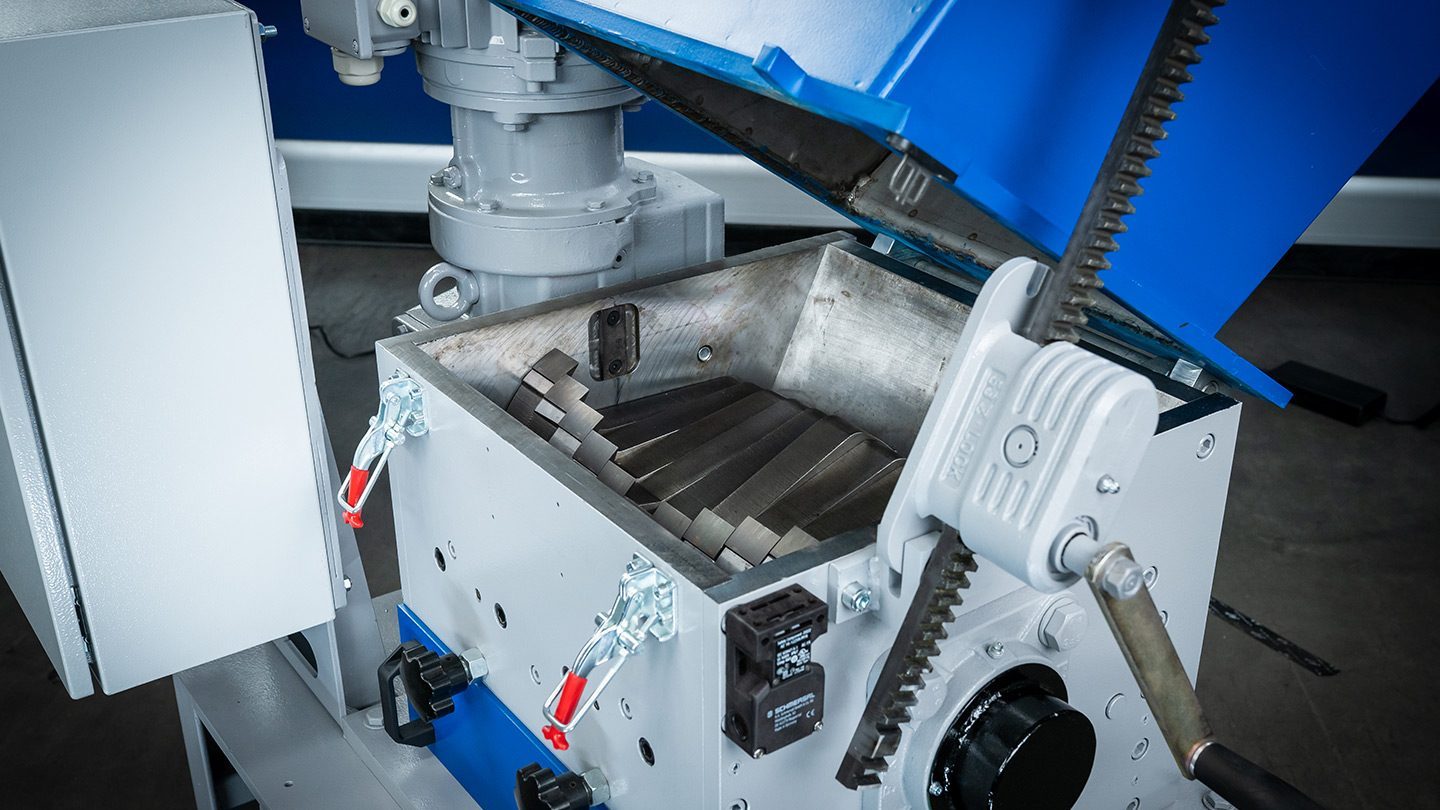

Detail

Spezialmesser erübrigen Einstellarbeit

Auch nach mehrfachem Nachschleifen bleibt der Schneidkreis der Rotormesser dank ihrer speziellen Form konstant, wodurch der notwendige Schnittspalt zwischen Rotor- und Statormessern erhalten bleibt. Die Statormesser lassen sich vierfach wenden und sind ebenfalls nachschleifbar.

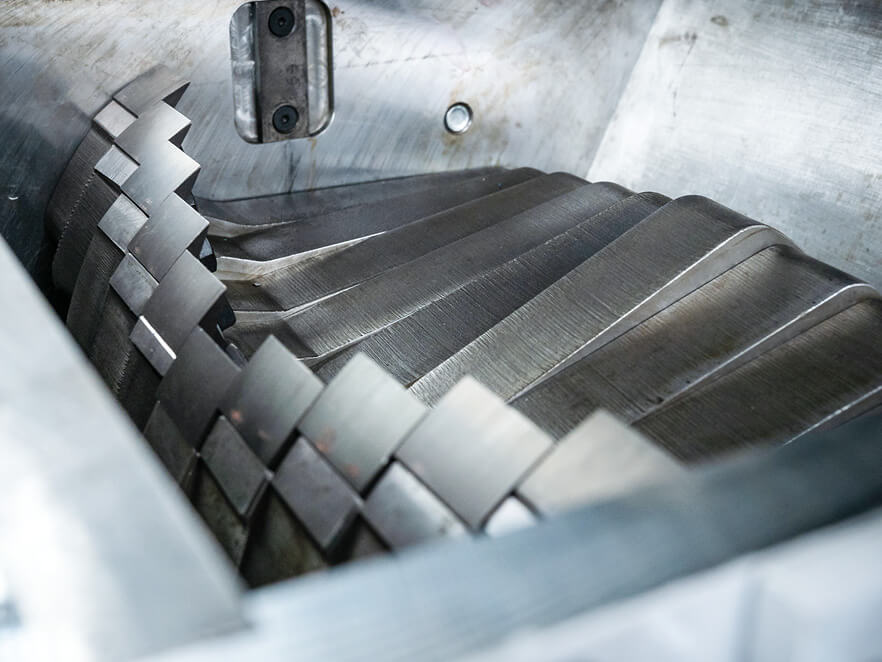

Der Rotor

Nur einzelne Messer sind durch die versetzten Rotorsterne jeweils im Einsatz, was die Schnittkraft steigert. Beidseitig gelagert, läuft die Rotorwelle mit lediglich 150 UpM – eine Geschwindigkeit, die für niedrige Lärmwerte und staubarmes Mahlgut sorgt.

Antrieb über einen leistungsstarken Getriebemotor

Für ein hohes Drehmoment sorgt der direkt angeflanschte Getriebemotor.

Schräger Trichter

In Sandwichbauweise ausgeführt und ohne integrierte Schikanebleche konzipiert, eignet sich der schräge Trichter besonders für die Aufgabe langer oder sperriger Teile.

GSL 300/800 mit Rolleneinzug (optional)

Für das Inline-Recycling, etwa zur Zerkleinerung von Stanzgittern, steht diese Variante zur Verfügung.

Gute Zugänglichkeit

Trichter, Absaugwanne und Frontplatte lassen sich werkzeuglos entfernen – das ermöglicht einen optimalen Zugang für Wartung und Reinigung.

Hohes Fahrgestell (optional)

Mit passendem Adapter ausgestattet, ermöglicht es die Abfüllung des Mahlguts in handelsübliche Säcke.

GSL 300/400 mit integrierter Absauganlage

Galerie

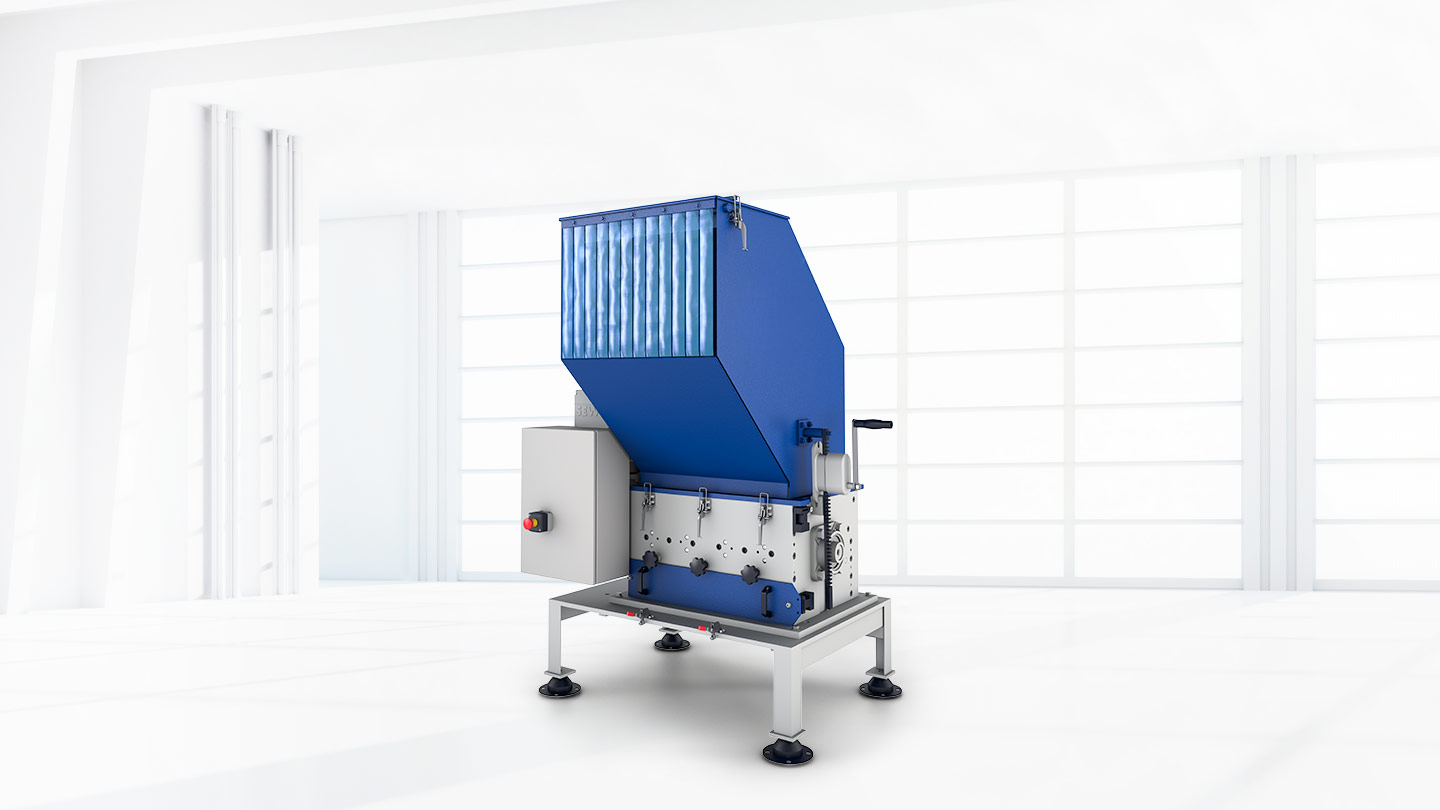

Beistellmühle Zerma GSL 300 mit Schrägtrichter, Schaltkasten und Untergestell

Baureihen

GSL 300/400 - 300/800

GSL	300/400	300/600	300/800
Rotormesser (Stk.)	33	48	66
Statormesser (Stk.)	2	2	2
Rotor Ø (mm)	300	300	300
Rotorbreite (mm)	400	600	800
Einlauf Mahlkammer (mm)	440 x 400	400 x 600	400 x 800
Antrieb (kW)	7,5	11	18,5
Rotordrehzahl (U/min)	150	150	150
Gewicht ca. (kg)	630	850	1300
