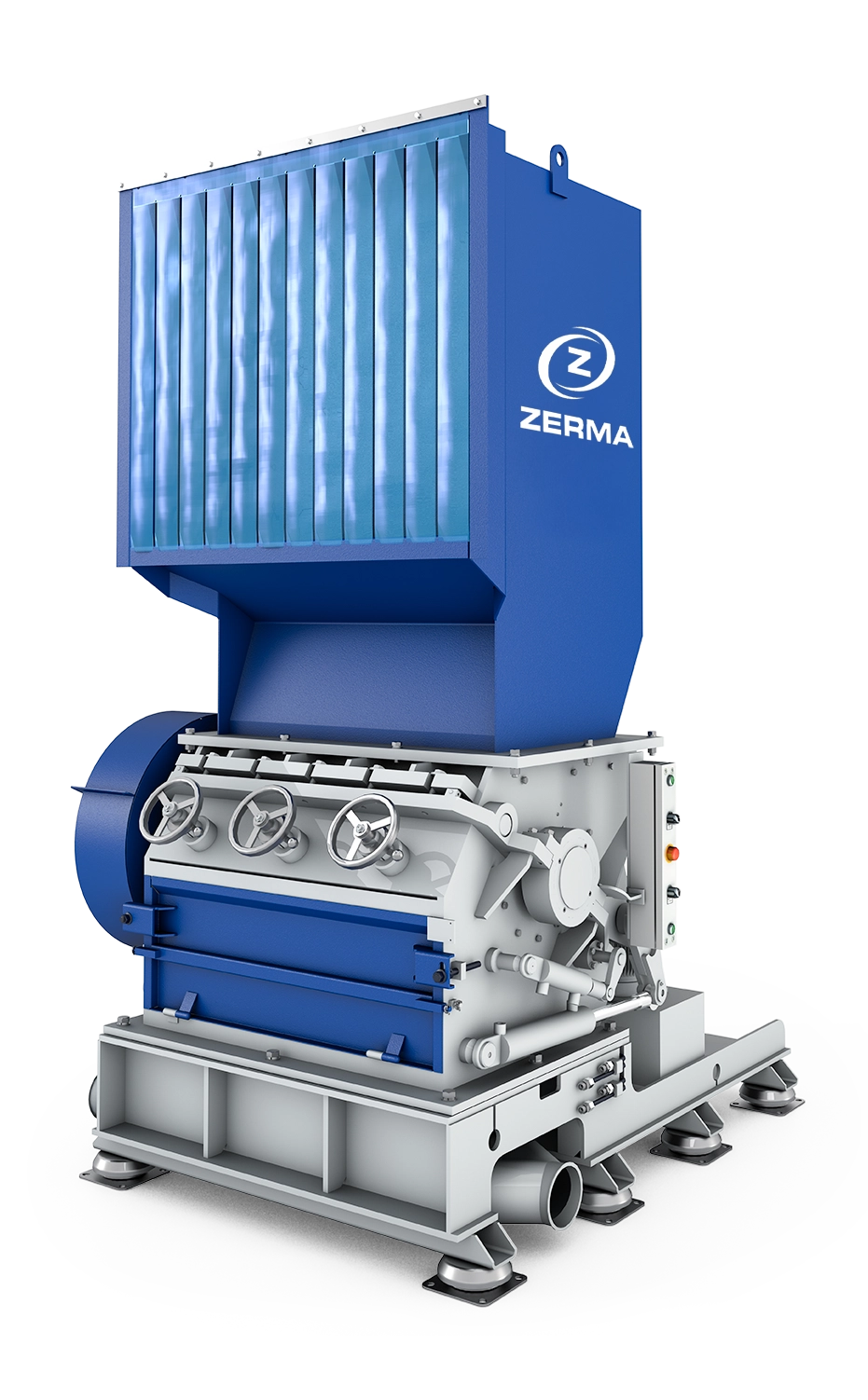

Zerma GSE

Für die Anforderungen der Spritzguss- und Blasformindustrie wurde die GSE-Baureihe von ZERMA entwickelt: Kompaktschneidmühlen mit offenen, aggressiven Rotoren. Sie kommen vor allem dort zum Einsatz, wo großvolumige Hohlkörper – etwa Kanister, Fässer, Flaschen oder Getränkekisten – zerkleinert werden müssen, ebenso bei der Nachzerkleinerung von bereits geshreddertem Material. Für die Verarbeitung von Folien oder Randstreifen lässt sich die Mühle optional mit einer Einzugsvorrichtung nachrüsten.

Allgemeine Beschreibung

Baulich sind die Modelle der GSE- und GSC-Reihe miteinander identisch. Der Unterschied liegt in der Schallschutzausstattung: Die GSC-Variante besitzt eine kompakte, effiziente Lärmschutzeinhausung und sorgt so für einen leiseren, angenehmeren Arbeitsplatz. Trotz dieser Einhausung bleibt der Zugang zur Mühle für Messer- und Siebwechsel uneingeschränkt möglich – die Konstruktion des Lärmschutzes wurde gezielt darauf ausgelegt.

Je nach Modell stehen Rotordurchmesser von 300, 500 oder 700 mm zur Verfügung, die Arbeitsbreiten bewegen sich zwischen 300 und 1400 mm. Mit Ausnahme der Type GSE/GSC 300/300 sind die Rotormesser V-förmig angeordnet. Für Wartung und Reinigung erweist sich zudem die diagonal geteilte Mahlkammer als großer Vorteil, da sie einen deutlich erleichterten Zugang schafft.

Detail

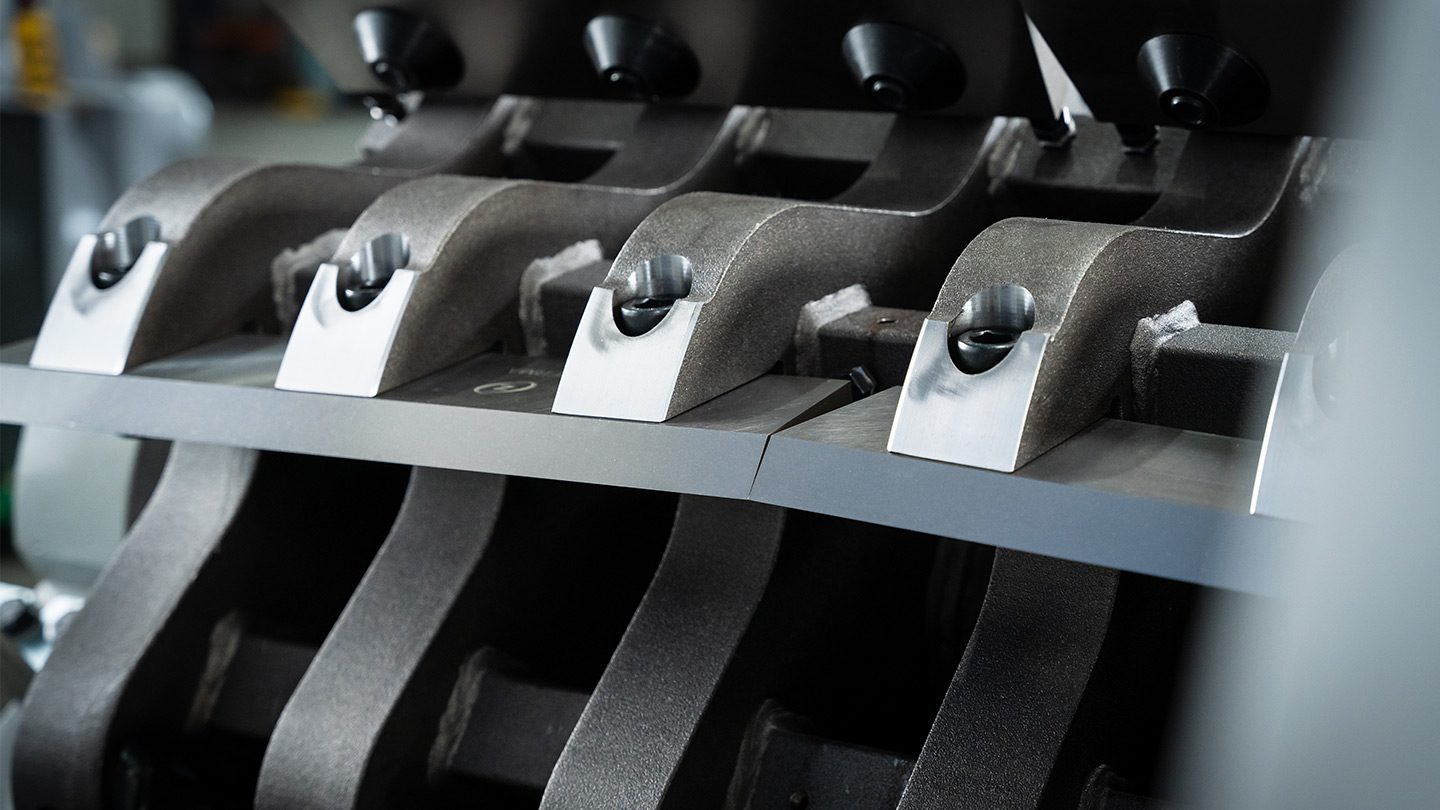

Rotor mit V-Schnitt-Technologie

Je nach Baugröße setzt sich jede Rotormesserreihe aus 2 oder 4 Messern zusammen, die in V-Form angeordnet sind. Diese Anordnung sorgt dafür, dass das Material gezielt zum Zentrum des Rotors transportiert wird – Materialanhaftungen und Verschleiß an den Seitenwänden werden dadurch spürbar reduziert.

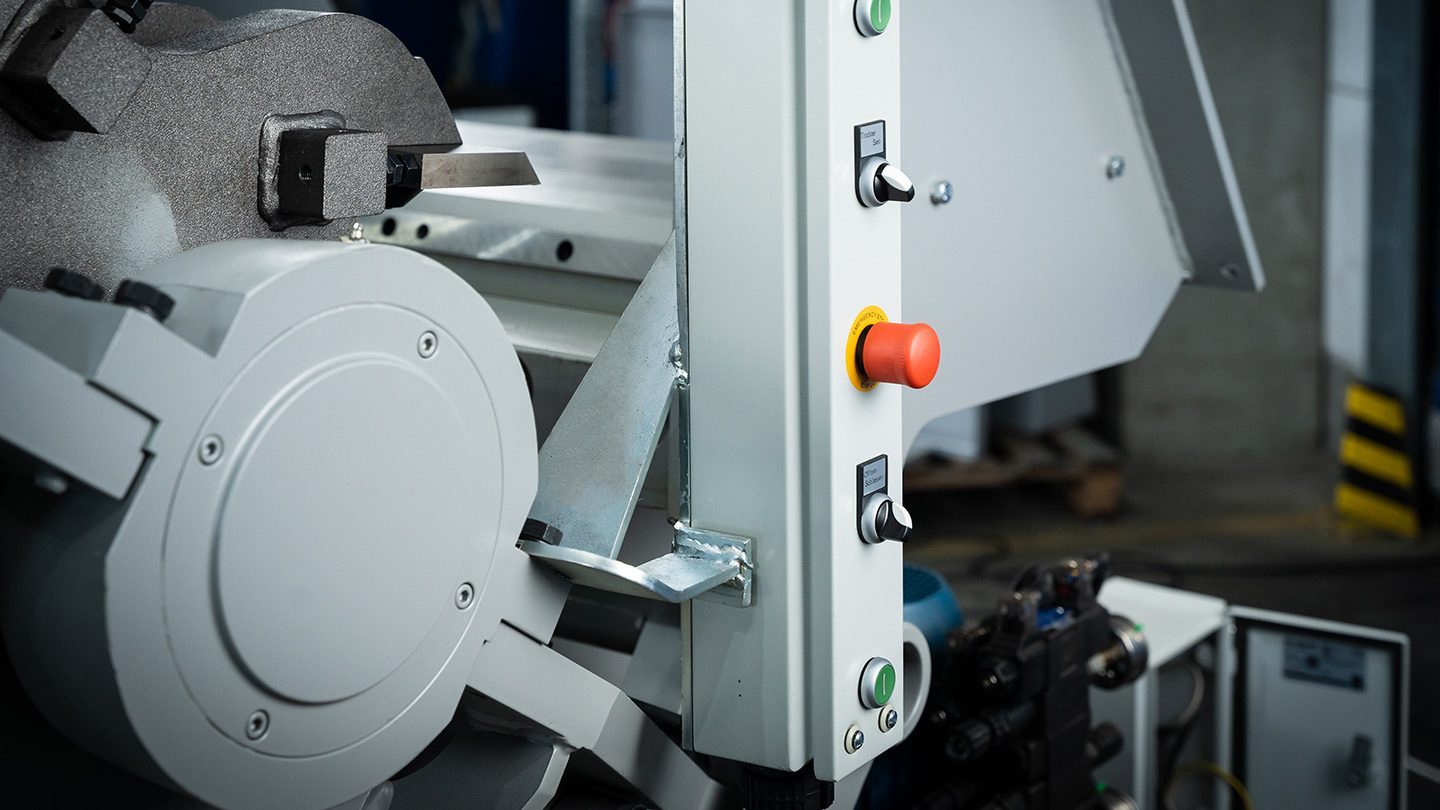

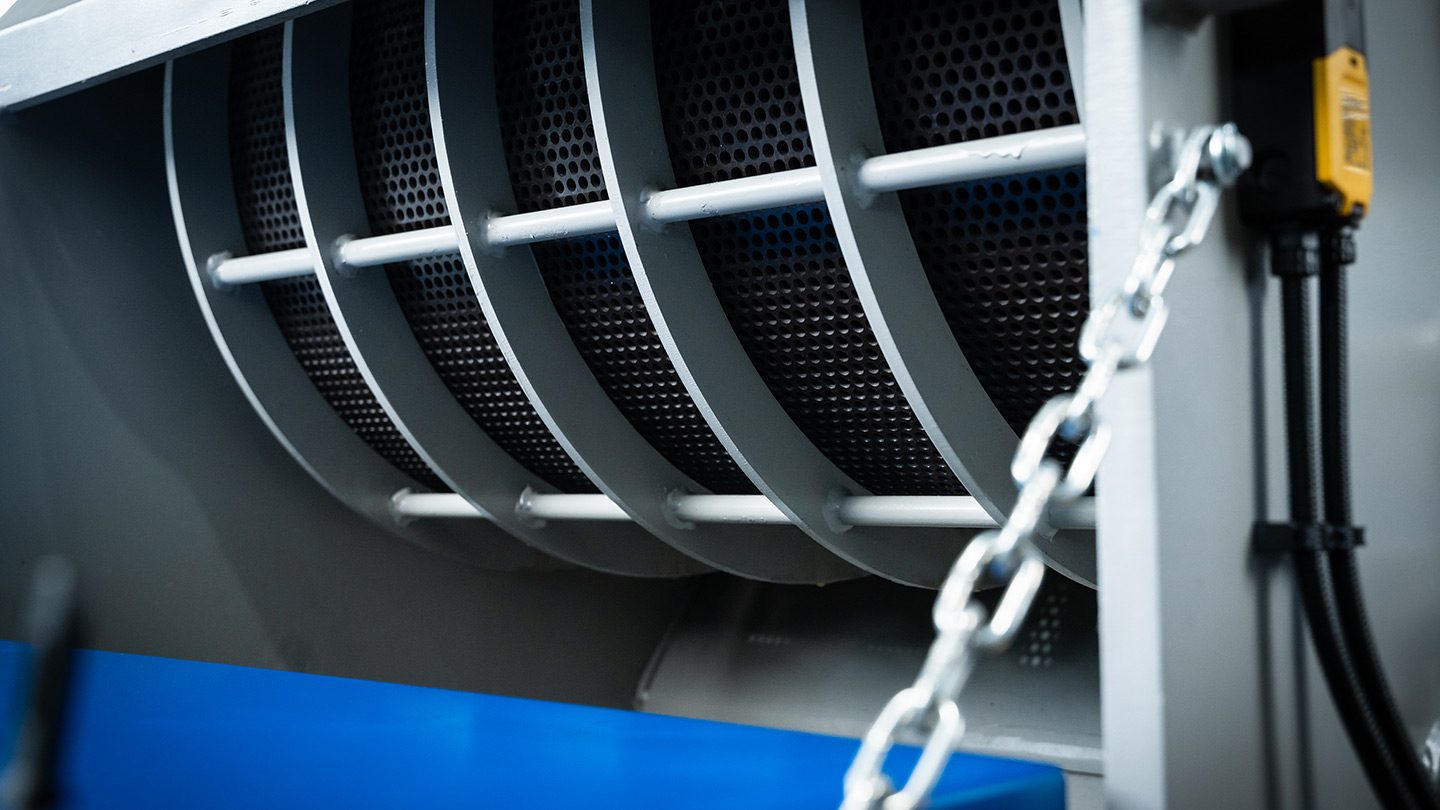

Rotorarretierung

Insbesondere beim Wechsel der Messer sorgt die Rotorarretierung für sicheres Arbeiten an der Maschine. Zusätzlich schützt ein Sicherheitsendschalter davor, dass die Maschine versehentlich gestartet wird.

Robuste, außen liegende Lagerung

Bei der GSE-/GSC-Baureihe ist die Rotorlagerung räumlich von der Mahlkammer getrennt. Auf diese Weise wird verhindert, dass Mahlgut oder Feinanteile in die Lager gelangen.

Messereinstelllehre für Rotor- und Statormesser

Sowohl Rotor- als auch Statormesser werden nicht an der Maschine selbst, sondern extern eingestellt – mithilfe einer Einstelllehre, die im Lieferumfang enthalten ist.

1. und 2. Statormesserreihen drehbar durch 2 Schneidkanten

Da die beiden ersten Statormesserreihen jeweils über zwei Schneidkanten verfügen, verdoppelt sich ihre Standzeit.

Diagonal geteilte Mahlkammer

Hydraulisch lässt sich die diagonal geteilte Mahlkammer öffnen, was Wartungs- und Reinigungsarbeiten deutlich erleichtert und eine optimale Zugänglichkeit sicherstellt.

Auswechselbare Verschleißplatten in Gehäuseober- und unterteil

Weil Ober- und Unterteil des Gehäuses mit austauschbaren Verschleißplatten ausgestattet sind, entfällt eine aufwändige Überholung der Mahlkammer.

Lärmschutzausführung

In der Lärmschutzausführung wird das Mahlgehäuse von einer Lärmschutzbox umschlossen, ergänzt durch einen doppelwandigen Beschickungstrichter. Von allen Seiten lässt sich die Einhausung öffnen, sodass sämtliche wartungsrelevanten Bauteile – etwa Messer und Sieb – jederzeit gut zugänglich bleiben.

Galerie

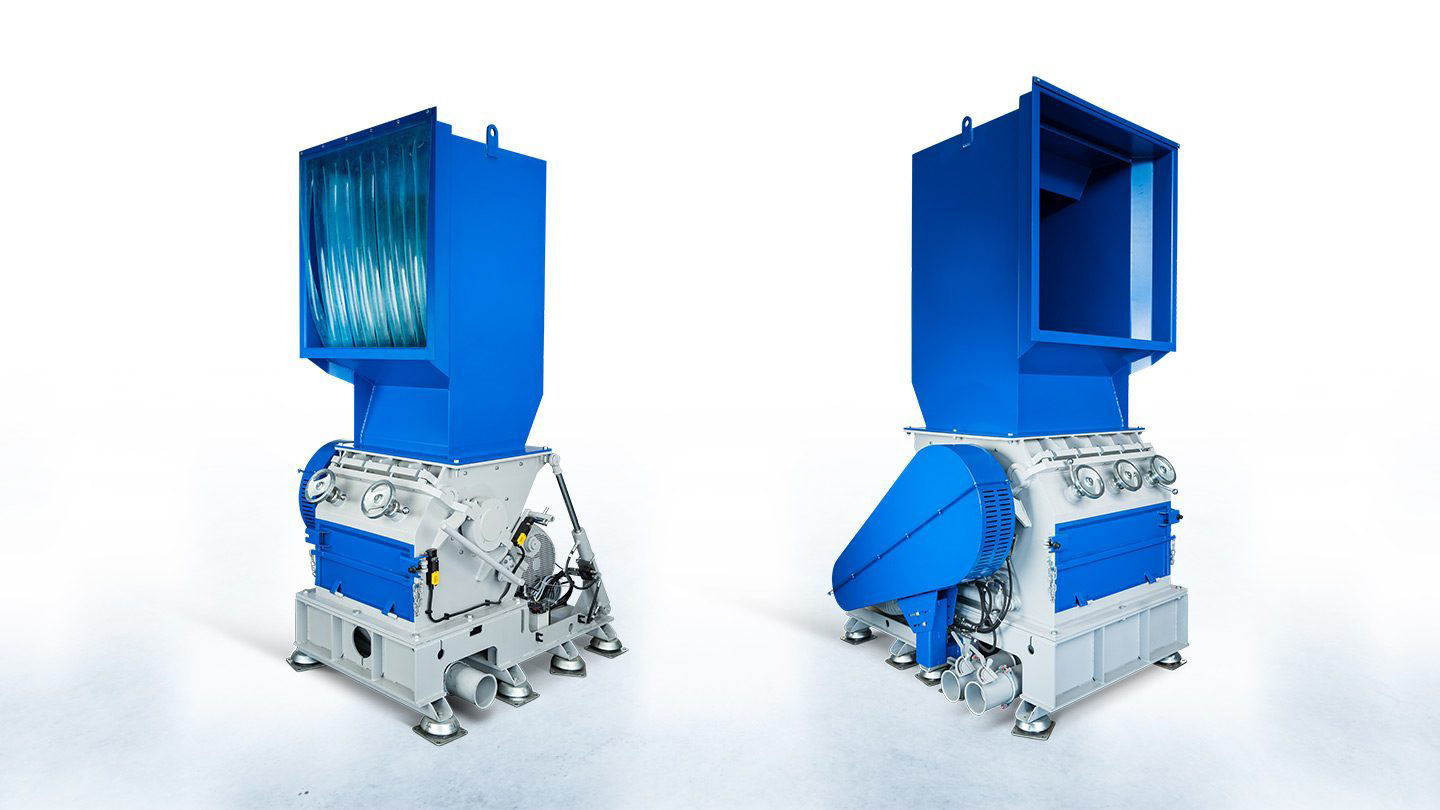

Schneidmühle Zerma GSE in Vorder- und Rückansicht

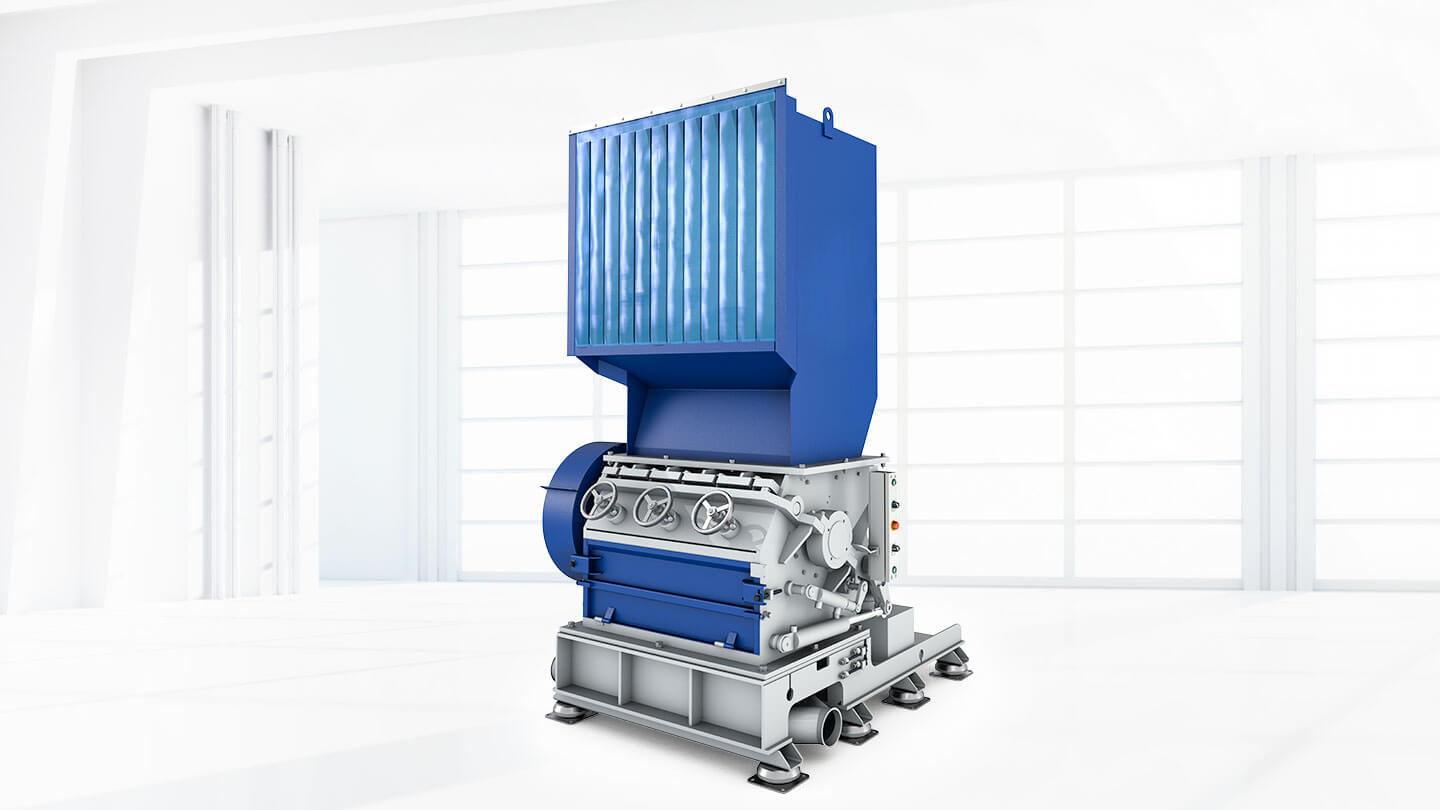

Kompakt-Schneidmühle Zerma GSE mit blauem Trichter und Rotorgehäuse

Baureihen

GSE 300 - 500

GSE	300/300	300/600	300/1000	500/500	500/700
Rotormesser (Reihen)	3	3	2	5	5
Statormesser (Reihen)	2	2	2	2 / 3	2 / 3
Rotor Ø (mm)	300	300	300	500	500
Rotorbreite (mm)	300	600	1000	500	700
Antrieb (kW)	7.5	18.5	18.5	37	45
Schneidgehäuse (mm x mm)	400 x 290	400 x 590	400 x 990	500 x 500	500 x 700
Öffnung Maschinenoberteil mit Trichter	1	1	1	1	1
Öffnung Siebkorb	3	3	3	3	3
Gewicht ca. (kg)	900 / 1200	1130 / 1400	1350 / 1850	1700 / 2200	2220 / 3700

1 = manuelle Hydraulik · 2 = motorische Hydraulik · 3 = Handhebel

GSE 500 - 700

GSE/GSC	500/1000	500/1400	700/700	700/1000	700/1400
Rotormesser (Reihen)	5	5	7	7	7
Statormesser (Reihen)	2 / 3	2 / 3	2 / 3	2 / 3	2 / 3
Rotor Ø (mm)	500	500	700	700	700
Rotorbreite (mm)	1000	1400	700	1000	1400
Antrieb (kW)	55	55	55	75	90
Schneidgehäuse (mm x mm)	500 x 990	500 x 1400	720 x 700	720 x 990	720 x 1400
Öffnung Maschinenoberteil mit Trichter	2	2	2	2	2
Öffnung Siebkorb	2	2	2	2	2
Gewicht ca. (kg)	3400 / 5040	3700 / 5500	2840 / 4200	4500 / 6550	6500 / 7500

1 = manuelle Hydraulik · 2 = motorische Hydraulik · 3 = Handhebel
