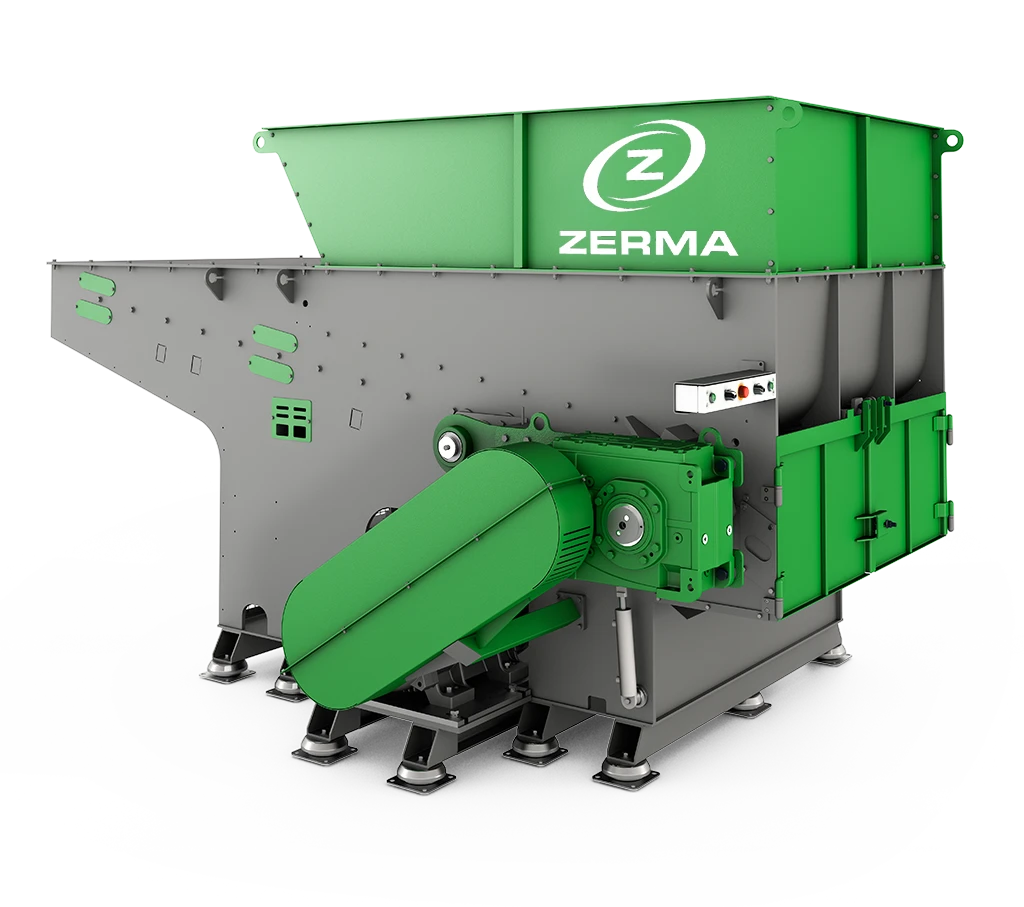

Zerma ZWS

Die Einwellenzerkleinerer der ZWS-Baureihe von ZERMA sind auf den Einsatz in der Kunststoff- und Holzverarbeitung ausgelegt und ermöglichen eine effiziente Aufbereitung eines breiten Materialspektrums. Entwicklungsschwerpunkte waren hohe mechanische Belastbarkeit und zuverlässiger Dauerbetrieb.

Allgemeine Beschreibung

Ein lastabhängig geregelter Hydraulikschieber, der leicht geneigt angeordnet ist, führt das Aufgabematerial in horizontaler Bewegung kontrolliert dem Rotor zu.

Die Zerkleinerung erfolgt zwischen Rotor- und Statormessern so lange, bis das Material das unterhalb des Rotors fest verschraubte Sieb passiert. Die Endkorngröße wird durch das jeweilige Wechselsieb bestimmt. Für den Materialaustrag stehen ein Förderband, eine Ausstragsschnecke oder eine pneumatische Absauganlage zur Wahl.

Ausstattungsmerkmale im Überblick:

  • Horizontalbeweglicher Hydraulikschieber auf Rollenlagerung
  • Messer und Messerhalter sind verschraubt ausgeführt
  • Segmentboden für die Verarbeitung besonders dünner Teile und Materialien
  • Rotorrotor-Aggressivität über verschraubbare Füllstücke stufenlos einstellbar
  • Einsetzbar als erste Stufe in einer zweistufigen Anlage kombiniert mit einer Schneidmühle

Detail

Schieber auf überdimensionierten Stahlrollen

Der Hydraulikschieber der ZWS-Baureihe ist auf großzügig dimensionierten, hoch belastbaren Stahlrollen geführt. Diese Konstruktion verhindert sowohl ein Verkanten des Schiebers als auch erhöhten Verschleiß im Betrieb.

Verschraubte Rotormesser und Rotormesserhalter

Die Messerhalter werden in einer Tasche positioniert und verschraubt – eine Schweißverbindung entfällt bewusst. Die Rotormesser selbst sind ebenfalls verschraubt in den Haltern befestigt. Für den Wechsel von Messern und Messerhaltern steht ein mitgelieferter Abzieher zur Verfügung, der einen schnellen und unkomplizierten Austausch ermöglicht.

Hydraulikschieber

Die lastabhängige Steuerung sorgt für einen bedarfsgerechten Materialeintrag. Ab Modell ZWS 1400 kommt eine 2-Stufen-Hydraulik zum Einsatz, bei der die Rückwärtsbewegung des Schiebers mit erhöhter Geschwindigkeit erfolgt.

Drehbare Schneidkronen

Die Rotoren sind mit konkav geformten Schneidkronen bestückt, die sich drehen lassen.

Sieb

Das Sieb ist fest mit dem Maschinengehäuse verschraubt. Ab Modell ZWS 1700 wird der Siebkorb mit Siebeinlage über eine separate Hydraulik mit Zwei-Hand-Bedienung geöffnet und geschlossen. Wartung des Rotors sowie der Wechsel von Sieb, Rotormessern und Messerhaltern sind dadurch einfach und zeitsparend durchführbar.

Segmentierter Schubboden und Hydraulikschieber

Beide Komponenten wirken zusammen, um das Eindringen sehr dünner Teile und Materialien unter den Hydraulikschieber zu verhindern und ein Verklemmen zuverlässig auszuschließen.

Verschraubte Rotorwellenenden

Diese Ausführung vereinfacht Reparaturarbeiten erheblich. Gleichzeitig fungieren die Rotorwellenenden als Sollbruchstelle und schützen die Maschine so vor schwerwiegenden Schäden bei Überlast.

Großzügig dimensioniertes Getriebe

Das Getriebe ist mit einem Überdimensionierungsfaktor von 2 bis 2,5 relativ zur Antriebsleistung ausgelegt. Der Antrieb selbst erfolgt über einen Elektromotor mit Keilriemenübertragung.

Galerie

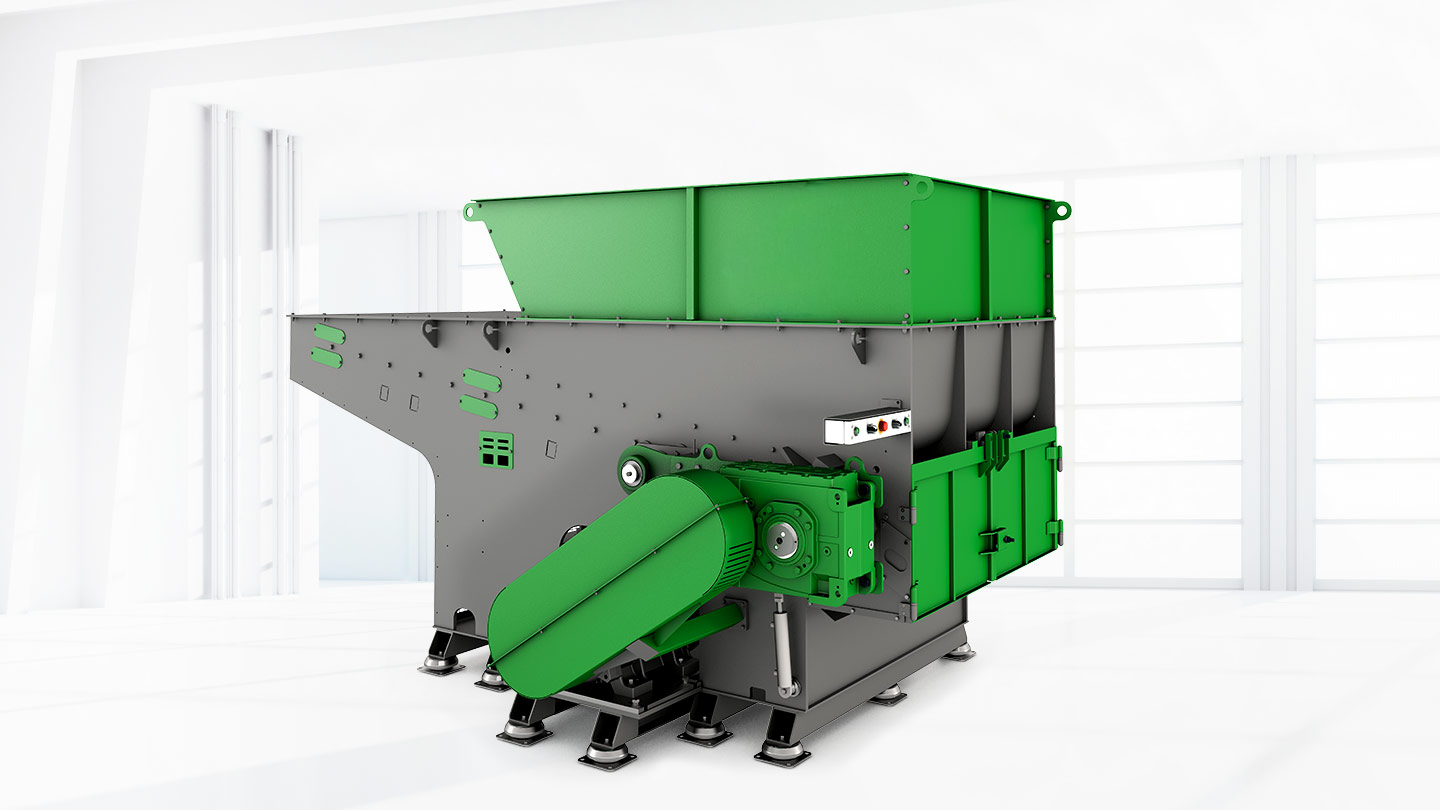

Einwellenzerkleinerer Zerma ZWS in Grün mit großem Trichter und seitlichem Getriebeantrieb

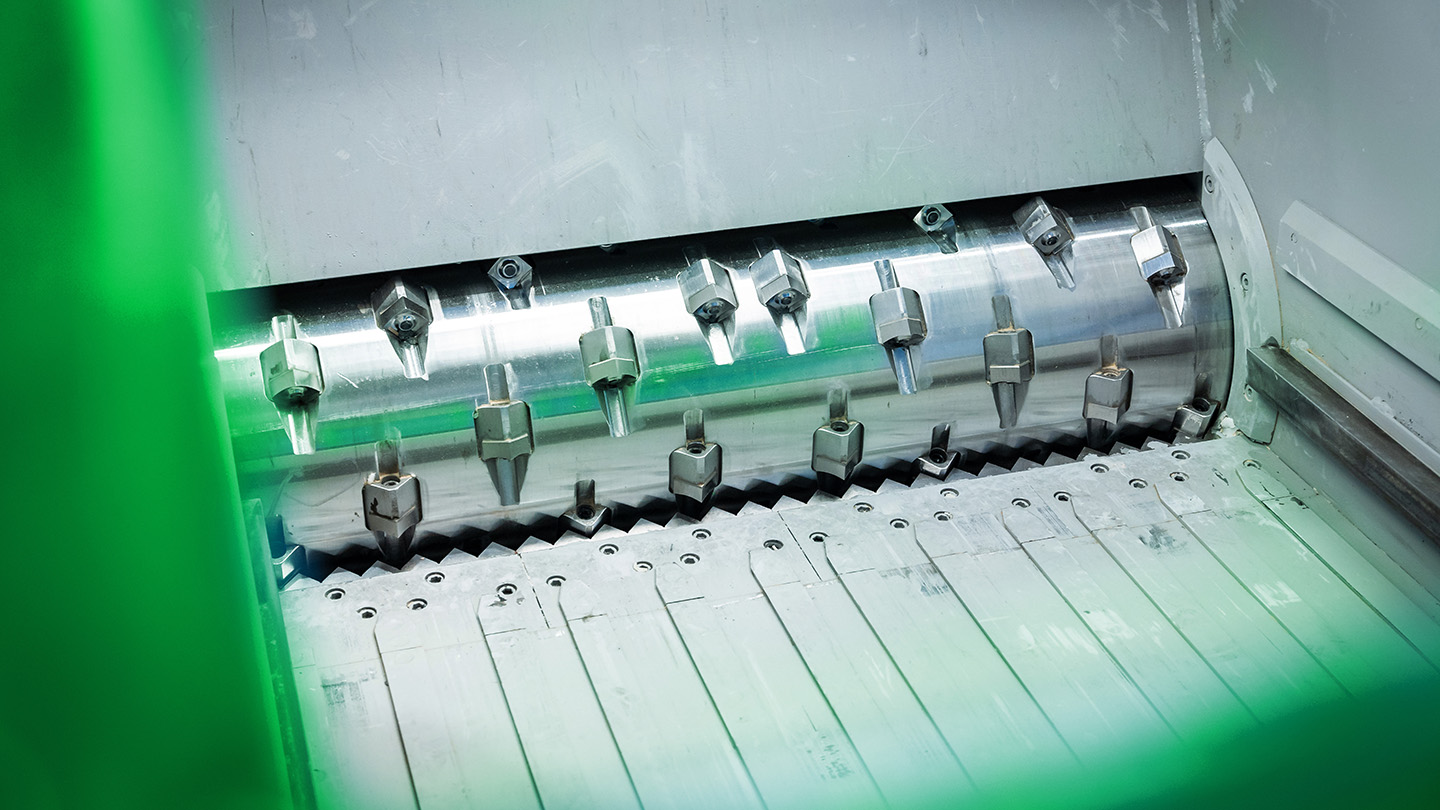

Rotor des Zerma ZWS mit Wendemessern über der gezahnten Gegenmesserleiste

Baureihen

ZWS 600 - 2000
ZWS 600 850 1100 1400 1700 2000
Rotor Ø (mm) 404 404 404 404 404 404
Rotorlänge (mm) 600 850 1100 1400 1700 2000
Rotordrehzahl (U/min) 100 100 100 100 100 100
Antrieb Rotor (kW) 22 / 30 22 / 30 30 / 37 45 / 55 55 /75 90
Antrieb Hydraulik (kW) 1,5 1,5 1,5 7,5 7,5 7,5
Rotormesser (Stk.) 26 20 / 40 27 / 54 34 / 68 41 / 82 96
Statormesser (Stk.) 1 1 1 1 1 1
Mahlkammer (mm) 540 x 480 820 x 830 1100 x 1040 1400 x 1380 1600 x 1660 1980 x 1660
