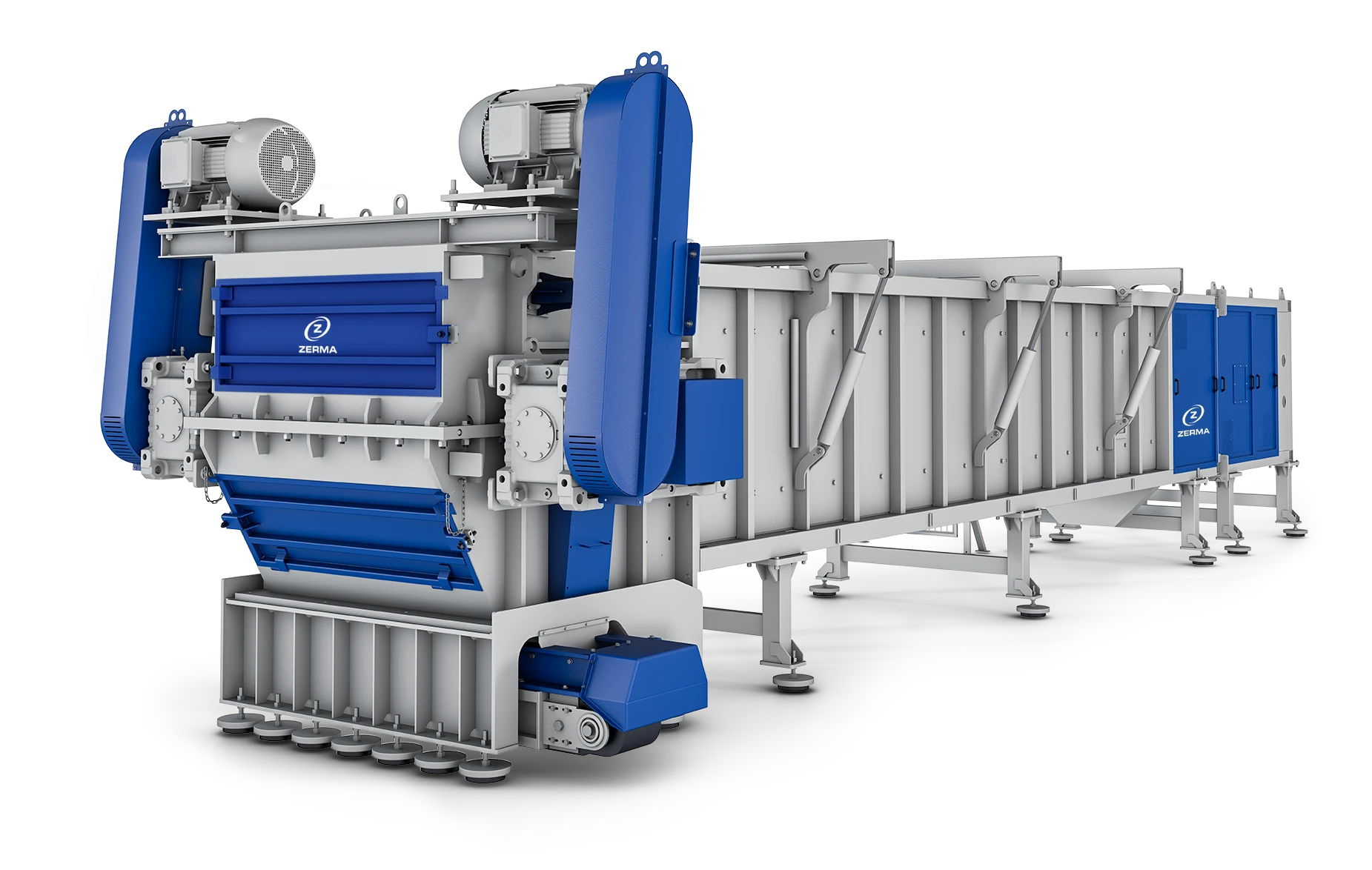

Zerma ZRS

Großrohre und Profilmaterial effizient zerkleinern – ohne Vorsägen, ohne Kompromisse. Mit dem ZERMA ZRS steht weltweit erstmals ein Einwellenzerkleinerer zur Verfügung, der Rohre bis zu 6 m Länge und 1200 mm Außendurchmesser direkt verarbeitet. Die Wandstärke des Rohrquerschnitts ist dabei ohne Bedeutung.

Allgemeine Beschreibung

Im Mittelpunkt des Zerkleinerungsprozesses steht ein langsam laufender Rotor, der mit drehbaren Schneidkronen bestückt ist. Diese arbeiten zusammen mit fest im Gehäuse montierten Statormessern, um das aufgegebene Material zu zerkleinern. Die Materialzufuhr zum Rotor erfolgt über einen im Beschicktrog integrierten Hydraulikschieber, dessen Vorschub lastabhängig geregelt wird. Ein Sieb unterhalb des Rotors ist nicht vorgesehen, da üblicherweise eine nachgeschaltete Schneidmühle die weitere Aufbereitung übernimmt.

Für den Antrieb sind zwei Motoren zuständig, die über Keilriemen und großzügig dimensionierte Getriebe auf den Rotor wirken. Verfügbare Rotordurchmesser sind 800, 1000 und 1500 mm.

Das primäre Einsatzgebiet des ZRS ist die Zerkleinerung von Großrohren sowie gebündelten Rohren und Profilen aus HDPE, PP und PVC. Darüber hinaus eignet sich die Maschine für weitere Aufgaben wie die Aufbereitung von Anfahrkuchen, gestapelten Müllbehältern oder Paletten.

In Kombination mit Schneidmühlen und Feinmühlen liefert ZERMA vollständige, schlüsselfertige Anlagenlösungen für die Recycling-Industrie.

Detail

Hydraulikschieber

Die Steuerung des Hydraulikschiebers erfolgt lastabhängig. Das integrierte 2-Stufen-Hydrauliksystem ermöglicht eine schnellere Rückwärtsbewegung, was den Durchsatz im Betrieb erhöht.

Der Rotor

Die Rotoroberfläche ist glatt und geschlossen gestaltet – eine Konstruktion, die sich besonders bei Rohren und Profilen mit variierenden Längen und Durchmessern bewährt.

Beschicktrog

Der Beschicktrog bildet zusammen mit dem Hydraulikschieber eine funktionale Einheit, die eine gleichmäßige und zuverlässige Materialzufuhr zum Rotor sicherstellt.

Drehbare Schneidkronen

Die konkav geformten Schneidkronen sitzen drehbar auf dem Rotor und sind für den Einsatz unter schwersten Beanspruchungsbedingungen konzipiert.

Galerie

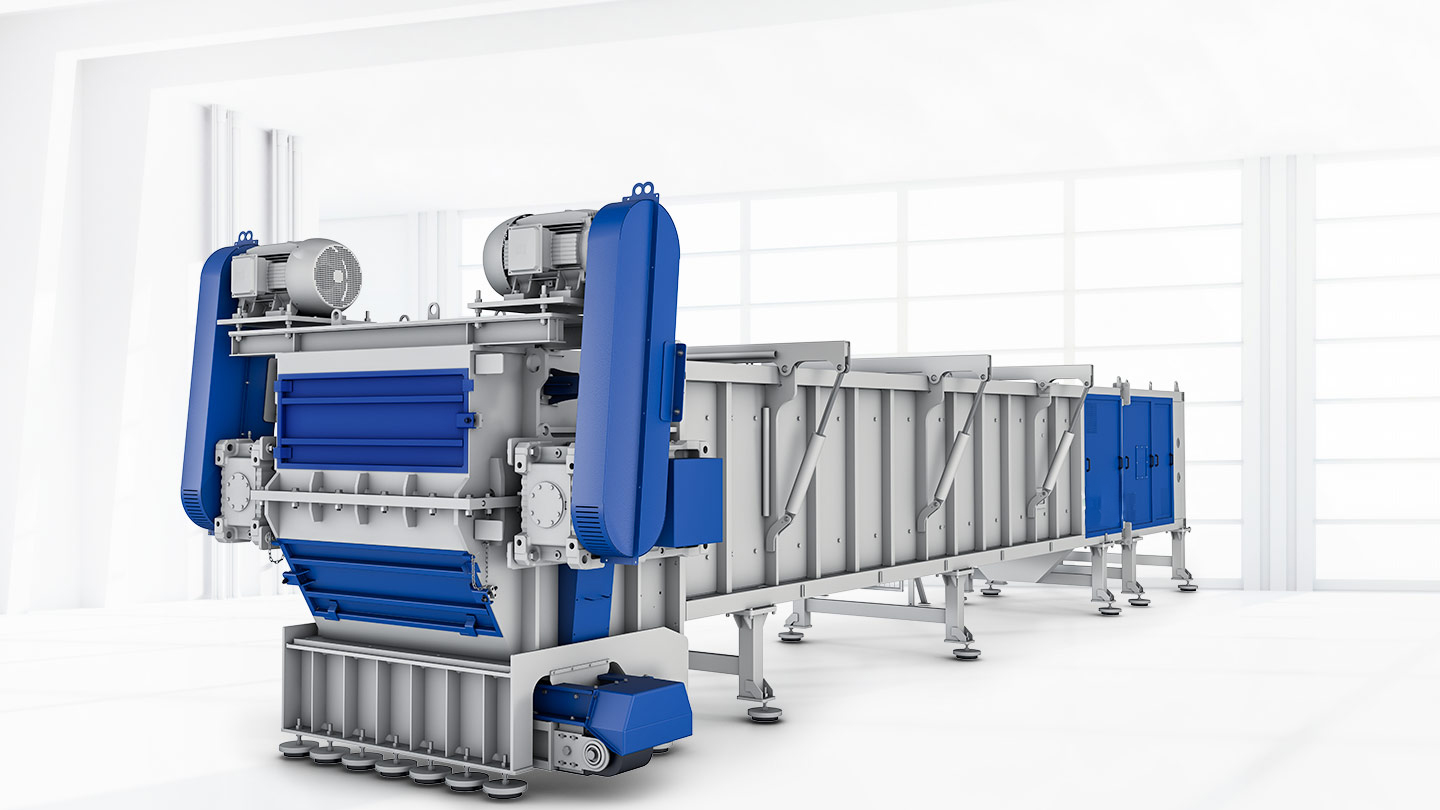

Zerma ZRS mit zwei Antriebsmotoren und langer Zuführrinne

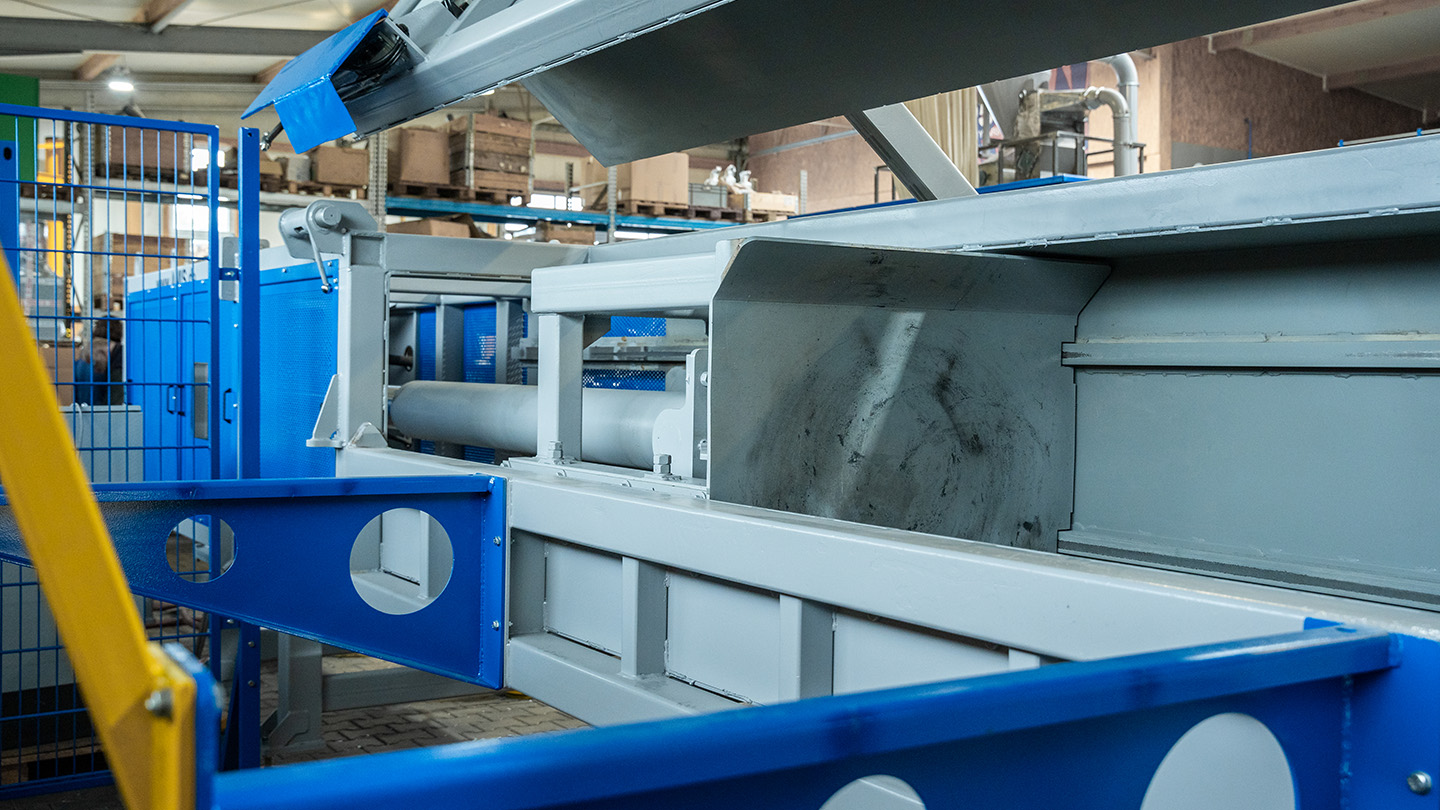

Zuführrinne mit Schubeinrichtung des Zerma ZRS in der Produktionshalle

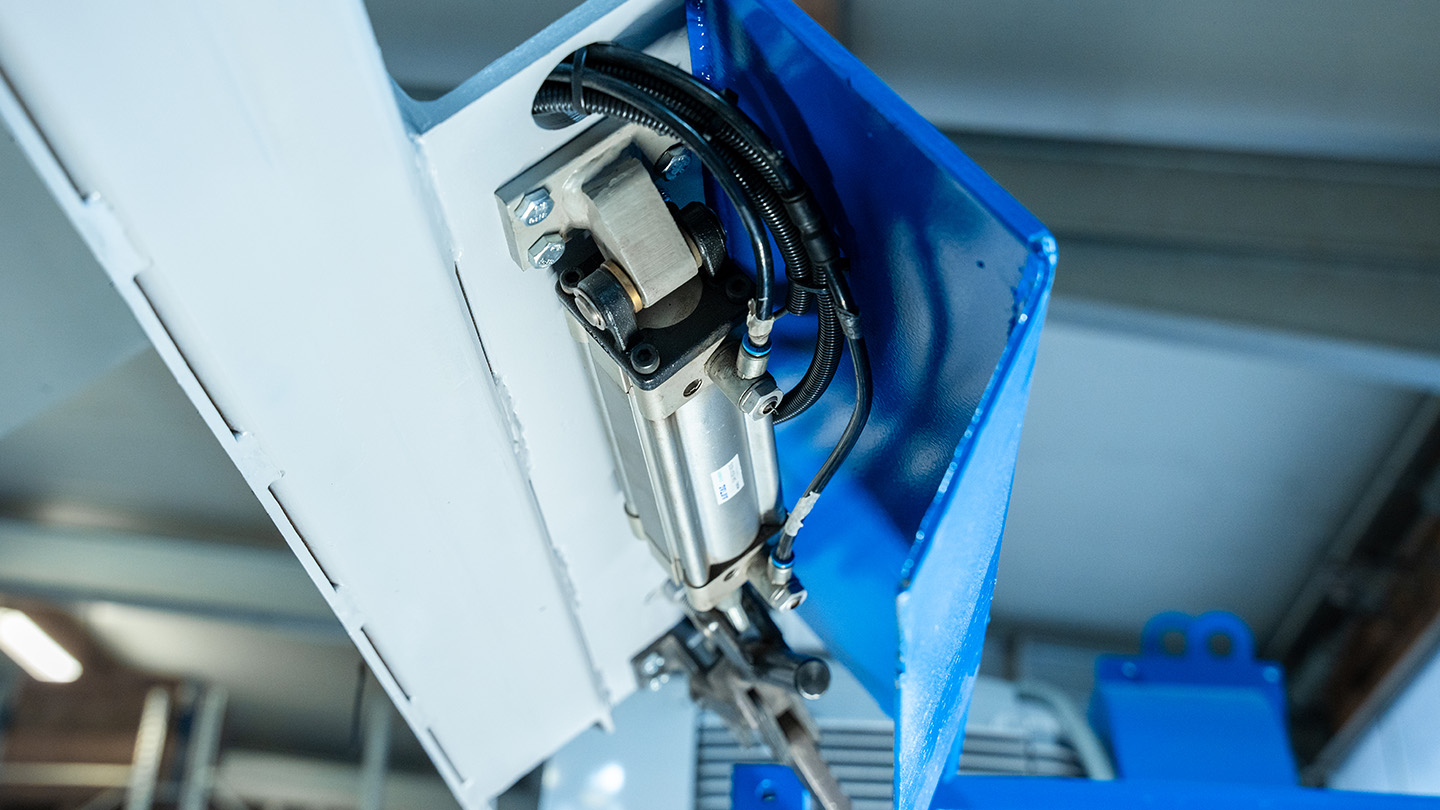

Pneumatikzylinder an der Trichterklappe des Zerma ZRS

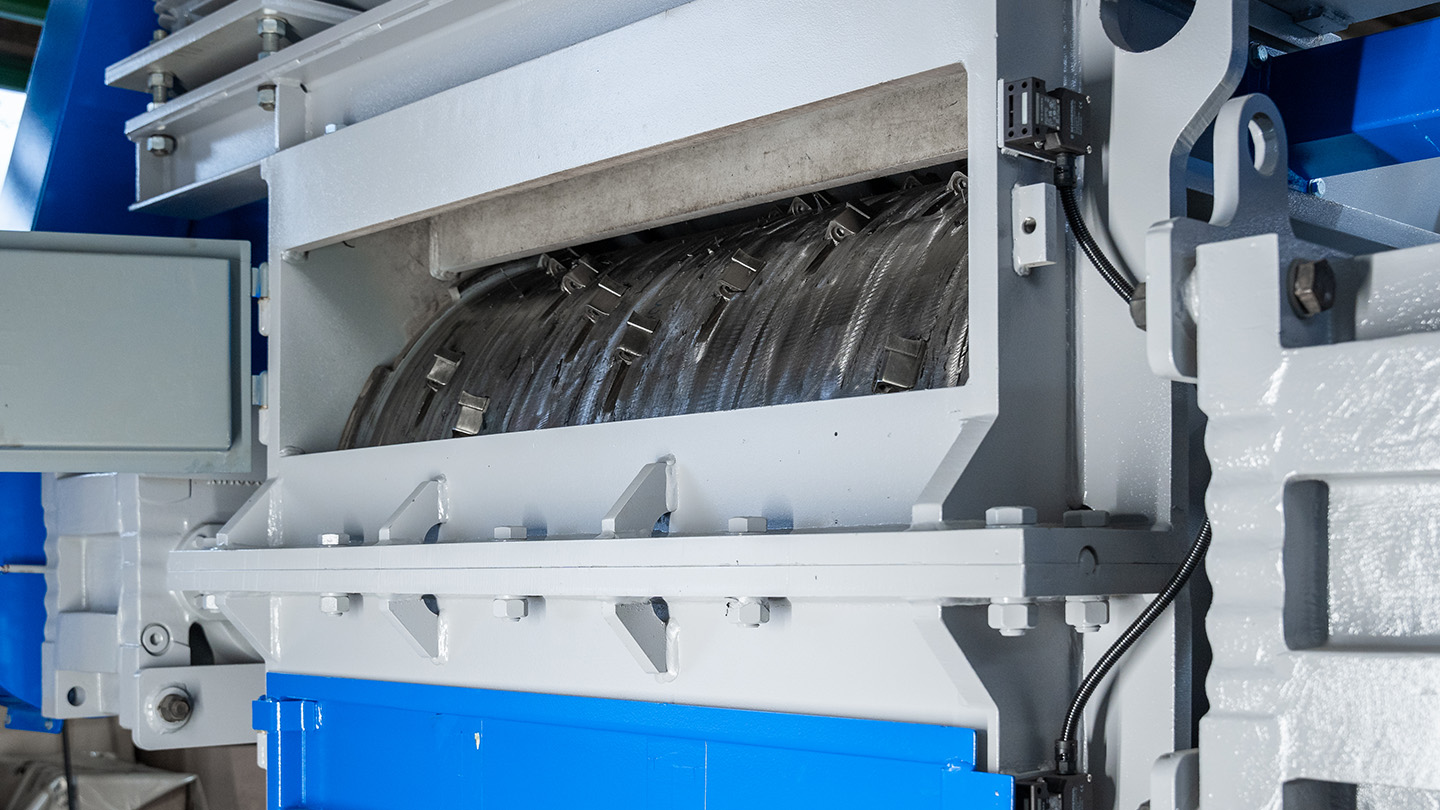

Schneidraum des Zerma ZRS mit bestücktem Rotor und Sensorik

Baureihen

ZRS 800 - 1500
ZRS 800 1000 1500
Rotor Ø (mm) 850 1050 1500
Rotorlänge (mm) 800 1000 1500
Rotordrehzahl (U/min) 40 36 23
Antrieb Rotor (kW) 2 x 37 2 x 45 2 x 55
Antrieb Hydraulik (kW) 11 15 15
Rotormesser (Stk.) 60 81 136
Statormesser (Reihen) 1 oder 2 1 oder 2 1 oder 2
Max. Rohrgröße (mm) 3500/6500 x Ø 630 6500 x Ø 850 6500 x Ø 1200
Gewicht ca. (kg) 12800 17500 24000
