Zerma GSL 180

Speziell für den Einsatz an Spritzgießmaschinen konzipiert, gehört die GSL-Baureihe 180/120 bis 180/430 zu den langsamlaufenden Beistellmühlen von ZERMA. In der Praxis wird das dabei entstehende Mahlgut überwiegend unmittelbar wieder in den Produktionsprozess eingespeist. Dank einer breiten Auswahl an Trichter- und Grundgestellausführungen fügen sich die Mühlen flexibel in nahezu jede Spritzgussanlage und jedes Handlingsystem ein.

Allgemeine Beschreibung

Mit einem Rotordurchmesser von 180 mm decken die langsamlaufenden Mühlen der GSL 180-Baureihe Arbeitsbreiten von 120 bis 430 mm ab.

Angetrieben wird der Rotor unmittelbar durch einen Getriebemotor. Weil die Rotordrehzahl niedrig gehalten ist, entstehen ein angenehmer Geräuschpegel sowie ein staubarmes Mahlgut. Mehrfaches Nachschleifen ist bei den speziellen Rotormessern problemlos möglich, ohne dass dadurch aufwändige Nacheinstellungen nötig würden – der Rotorflugkreis bleibt auch nach dem Schleifvorgang konstant.

Beschickt werden die Mühlen über einen Sandwich-Trichter, der zur Lärmreduzierung beiträgt.

Abhängig von der jeweiligen Anwendung stehen unterschiedliche Trichtervarianten zur Auswahl.

Für den Unterbau lassen sich wahlweise niedrige oder hohe Grundgestelle wählen, jeweils in Kombination mit einer passenden Absaug- oder Auslaufwanne. Auf diese Weise kann das Mahlgut entweder abgesaugt oder direkt in Säcke beziehungsweise einen Kunststoffbehälter abgefüllt werden.

Für Wartungsarbeiten sorgt das Schnellverschlusssystem Quick Snap für einfachen und zügigen Zugang zu den relevanten Komponenten.

Detail

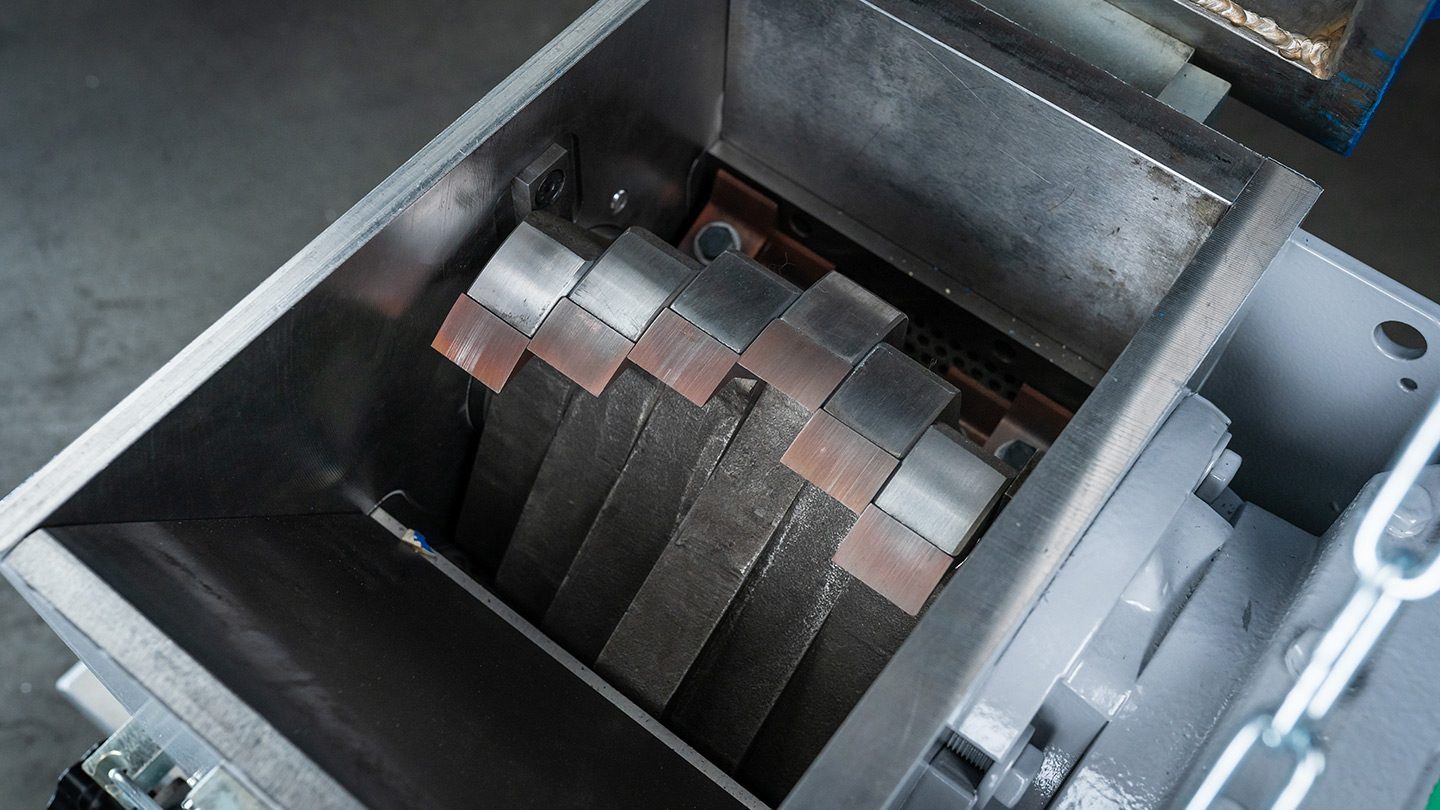

Spezialmesser machen Nachjustieren überflüssig

Auch nach mehrfachem Nachschleifen bleibt der Schneidkreis bei dieser Rotormesser-Bauform konstant – der notwendige Schnittspalt zwischen Rotor- und Statormessern bleibt somit erhalten. Die Statormesser lassen sich vierfach wenden und sind ebenfalls nachschleifbar.

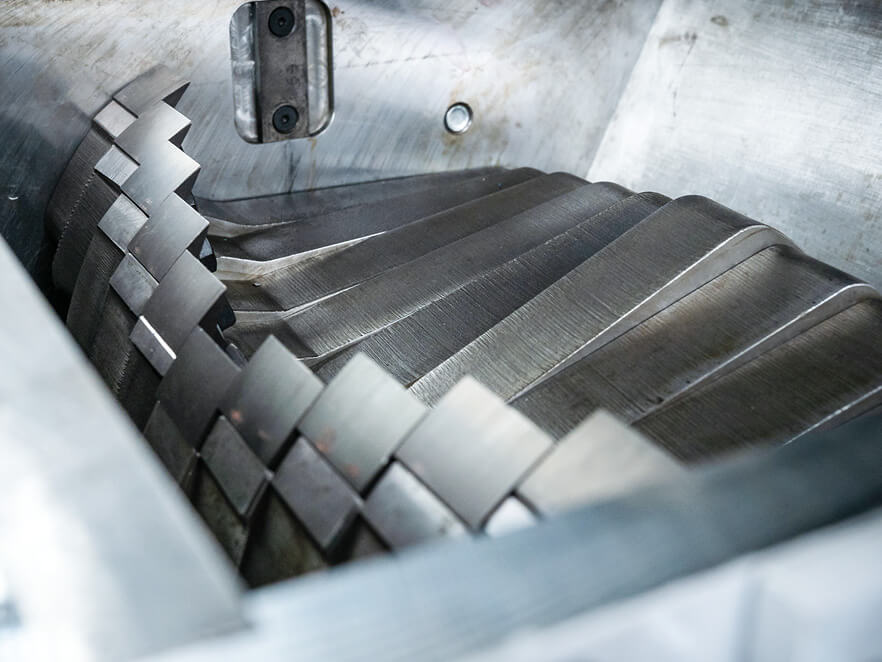

Der Rotor

Da die Rotorsterne versetzt angeordnet sind, greift jeweils nur ein einzelnes Messer, was die Schnittkraft steigert. Beidseitig gelagert, läuft die Rotorwelle mit lediglich 150 UpM – diese niedrige Drehzahl sorgt für Laufruhe und ein staubarmes Mahlgut.

Kraftvoller Antrieb durch Getriebemotor

Ein hohes Drehmoment wird durch den direkt angeflanschten Getriebemotor sichergestellt.

Schräger Trichter

In Sandwichbauweise ausgeführt und ohne integrierte Schikanebleche konzipiert, eignet sich der schräge Trichter besonders für die Aufgabe langer oder sperriger Teile.

GSL 300/800 mit Rolleneinzug (optional)

Geeignet etwa für die Zerkleinerung von Stanzgittern im Rahmen des Inline-Recyclings.

Guter Zugang zu allen Komponenten

Trichter, Absaugwanne und Frontplatte lassen sich sämtlich werkzeuglos entfernen – so ist ein optimaler Zugang für Reinigung und Wartung jederzeit gewährleistet.

Hohes Fahrgestell

Ausgestattet mit einem Adapter, der die Abfüllung des Mahlguts in handelsübliche Säcke ermöglicht.

GSL 300/400 mit integrierter Absauganlage

Galerie

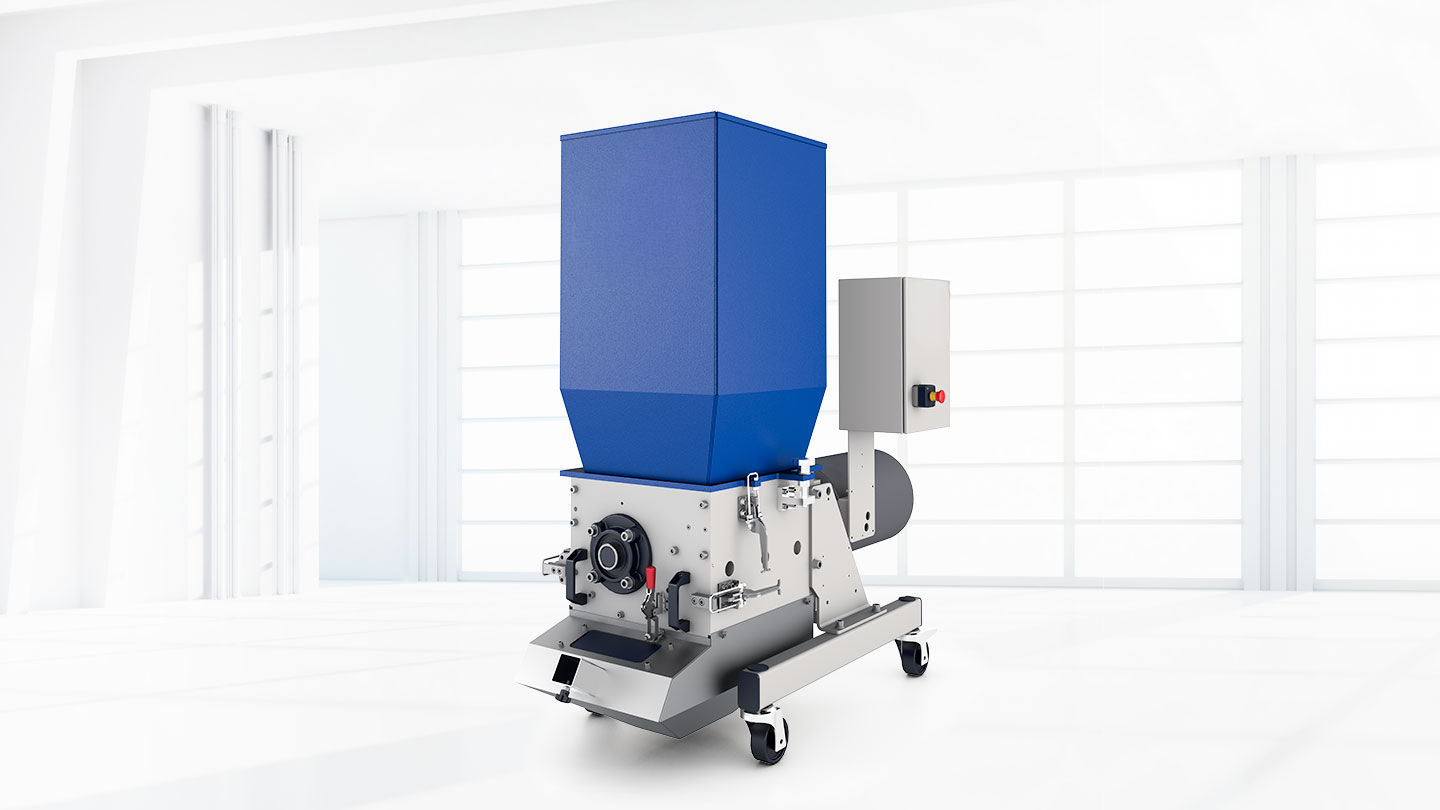

Beistellmühle Zerma GSL 180 auf Rollen mit blauem Trichter und Schaltkasten

Baureihen

GSL 180/120 - 180/430

GSL	180/120	180/180	180/300	180/430
Rotormesser (Stk.)	12	18	30	45
Statormesser (Stk.)	2	2	2	2
Rotor Ø (mm)	180	180	180	180
Rotorbreite (mm)	120	180	300	430
Einlauf Mahlkammer (mm)	270 x 120	270 x 180	270 x 300	270 x 430
Antrieb (kW)	2,2	3	4
Rotordrehzahl (U/min)	150	150	150	150
Gewicht ca. (kg)	130	140	180	250
